Как снять задний фонарь на Рено Логан 2: замена ламп

Что делать, если не горит одна из лампочек в заднем фонаре Рено Логан 2? Конечно, можно поехать на СТО, чтобы замену выполнили специалисты. Но стоит ли терять время и деньги из-за этой незначительной неисправности? Мы расскажем, как это сделать самостоятельно.

Где и какие лампочки стоят

Перед началом этой операции необходимо определить, какие лампочки надо приготовить для замены. Все необходимые сведения приведены в таблице:

Место установки Название Марка Характеристики Внешний вид
Стоп-сигнал и габаритные огни Двухконтактная лампа накаливания с металлическим цоколем.

При покупке обратите внимание, что усики должны быть расположены в одном ряду (без угла между ними), но на разной высоте.

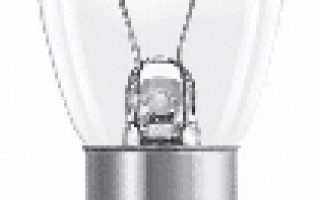

P21/5W 12V 21/5W  P21/5W

Задние указатели поворота Одноконтактная лампа накаливания с металлическим цоколем PY21W 12V 21W  PY21W

Свет заднего хода Одноконтактная лампа накаливания с металлическим цоколем P21W 12V 21W P21W

Фонарь противотуманный задний Одноконтактная лампа накаливания с металлическим цоколем P21W 12V 21W  P21W

Подобрав расходные материалы, можно приступать к замене, которая начинается с демонтажа заднего фонаря.

Как снять задний фонарь на новом Логане

На новом Рено Логан довольно просто снять задний фонарь, если знать некоторые нюансы. Итак, начнем. Как это банально бы ни звучало, но для начала открываем багажник.

багажник рено

Открываем багажник

Фара держится на 1 пластиковом барашке, его нужно отвернуть, но не до конца. Предварительно снимаем колодку питания заднего фонаря. После этого нужно хорошенько ударить основанием кисти по барашку, и фара выйдет из своего посадочного места. Если мешает возвратная пружина крышки багажника — снимите её.

Крепеж задней фары

Крепеж и разъём задней фары

Если фара не снимается со своего посадочного места, то нужно ладонью надавить на стекло со стороны крыла и приложить усилие в сторону снятия фары (в сторону задней части автомобиля). Фара и ладонь должны быть чистыми и не скользить, а как бы прилипнуть. Можно фару также покачивать вверх и вниз.

фара

Снятие фары

Если и это не получается, то между углом фонаря и крылом можно вставить пластиковый шпатель. Будьте осторожны, чтобы не сколоть угол стекла, можно делать это через тряпочку. В зависимости от года выпуска крепление фары может несколько отличаться, на последних (2018-2020 года) Логанах фара снимается не слишком сложно, на предыдущем “рестайлинге” — сидела на своём месте очень крепко.

фара, между швом предмет

Если фара сидит плотно — можно что-то вставить в шов

Всё, можно приступать к замене ламп.

Замена ламп

Для того чтобы заменить перегоревшую лампу, отжимаем пластмассовые защелки и вынимаем плату с закрепленными на ней лампочками.

защелки

Отщелкиваем защелки и тянем крышку с платой на себя

Подсоединяем к ней провода, чтобы проверить работоспособность каждой лампы. Для этого в салон сажаем помощника, который последовательно включает поворот, нажимает на педаль тормоза, включает заднюю скорость. Таким образом выявляется перегоревшая лампа.

лампы на плате

Расположение ламп

Чтобы ее удалить, беремся за колбу, надавливаем и поворачиваем против часовой стрелки.

Далее выполняем все заданные действия в обратном порядке и устанавливаем задний фонарь на штатное место. Однако не всегда причиной, по которой не загорается та или иная лампочка, является вышедшая из строя лампочка. Дальше рассмотрим возможные варианты.

Для замены лампы в дополнительном стоп-сигнале нужно в крышке багажника найти специальное технологическое отверстие, извлечь через него патрон и из него извлечь лампу.

утеплитель

Сдвигаем утеплитель и видим лампу, берём за колбу и тянем её назад и вверх

Неисправности задних фонарей и способы их устранения

Если замена лампочки не принесла ожидаемых результатов, то причина этого может быть скрыта в следующих неисправностях:

  • Перегорел предохранитель в цепи подачи питания на задние фонари. Определяется это с помощью тестера, один конец которого закрепляется на “массе”, а второй устанавливается сначала на входе, а потом выходе предохранителя. Соответственно — и там, и там должно присутствовать питание. Если это не так, то неисправный элемент надо заменить на новый.
  • В разъеме на фаре окислились контакты, о чем говорит белый налет на их поверхности. Его надлежит удалить, используя для этого наждачную бумагу или надфиль с мелкой насечкой.
  • Плохой контакт между разъемом и штекером. Это происходит из-за того, что контакты в разъеме ослабли и разошлись, что не позволяет им плотно охватывать клеммы в штекере. Для устранения этой неисправности производится регулировка элементов разъема с помощью плоскогубцев.
  • Прогорели дорожки на плате. Определить это можно либо визуально, либо с помощью тестера. В последнем случае измеряется напряжение на разъеме и, в случае его наличия, непосредственно на разъёме. Если до потребителя ток не доходит, то остается один вариант — заменить плату или фару.
  • Фонарь заднего хода может не загораться из-за поломки соответствующего датчика. Чтобы это определить, следует с помощью прибора проверить наличие напряжения на каждом элементе, входящем в цепочку питания: предохранитель => датчик на коробке передач => лампа. Если выхода с датчика нет, то его надо заменить.

Схема подключения

Для подключения лампы заднего хода, у основания рычага коробки передач устанавливается выключатель. При включении задней скорости замыкается его контакт — и ток через предохранитель F15 и через блок управления поступает на задние фонари.

схема света заднего хода

Схема включения фонарей света заднего хода

Поворотники на Рено Логан работают через блок управления электрооборудованием. Ток подается через предохранитель F29 на подрулевой переключатель, которым выбирается, на какой фонарь подавать импульсы питания: на левый или правый. Для подачи тока на аварийную сигнализацию используется предохранитель F7, и для ее включения установлен специальный выключатель. Все лампы в этой схеме включены параллельно, а потому если одна из них перегорает, то остальные начинают мигать чаще. Таким образом можно определить наличие неисправности.

схема указателей поворота и сигнализации

Схема включения указателей поворота и аварийной сигнализации

Возле педали тормоза расположен переключатель, посредством которого включаются стоп-сигналы. Его контакты замыкаются при нажатии педали, создавая цепь для прохождения тока через предохранитель F7 на лампы.

Сигналы торможения

Схема включения сигналов торможения

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.

тюненгованные фары

Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.

Линия установки светодиодов

Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.

светодиоды

Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.

Ломаем перегородку

Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

Паяльник

Используемый инструмент
Отверстия в кожухе

Вот такие получаются отверстия
светодиод

Вставляем светодиоды

Вот так фара выглядит в выключенном состоянии

Тюнингованная фара

Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов

Тюнингованная фара на авто

С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит.

Суммарные расходы на всё выглядят следующим образом:

  • 100 шт. светодиодов — 60 руб.
  • Термоклей из фикспрайса — 50 руб.
  • 4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.
