Лампа стоп сигнала на Форд Фокус 3: какая стоит, как поменять

Фонари сигнала торможения являются одними из самых важных световых приборов, поэтому сгоревшую в них лампочку необходимо заменить как можно скорее. Сегодня мы научимся самостоятельно менять лампу стоп-сигнала в Форд Фокус 3 с любым кузовом.

Какая лампа стоит в стоп-сигнале

Форд Фокус 3, сменивший второе поколение, изменил не только свой внешний вид. Изменились и лампы, используемые в стоп-сигналах. Точнее, не изменились, а почему-то поменялись местами. Теперь в кузове Хэтчбек стоят односпиральные приборы P21W (во II стояла P21/5W).

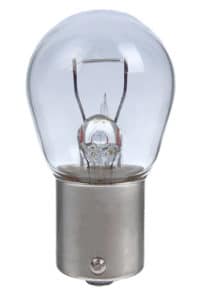

Лампа стоп-сигнала на Форд Фокус 3 Хетчбэк

Лампа стоп-сигнала на Форд Фокус 3 Хетчбэк

Автомобиль с кузовом Седан, во II поколении имевший лампочку P21W, теперь перекочевал к Универсалу и обзавелся, как и последний, источником света типа P21/5W с цоколем bay15d.

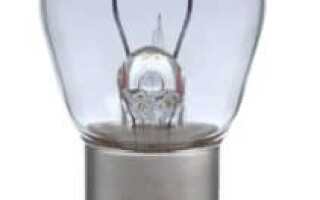

Лампа стоп-сигнала на Форд Фокус

Лампа стоп-сигнала на Форд Фокус 3 Седан и Универсал

Важно! В некоторых модификациях Седанов и Универсалов в стоп-сигнале установлен прибор 3157 с абсолютно другим цоколем. Прежде чем покупать лампочку, выясни, какая стоит конкретно на твоей машине.

Лампа 3157

Лампа 3157, установленная в некоторых модификациях Форд Фокус 3

Таблица всех используемых ламп

Ниже я хочу привести табличку, куда свел все приборы, используемые в автомобиле третьего поколения. Уверен, она тебе пригодится. Ведь сегодня сгорела лампочка стоп-сигнала, а завтра может перегореть любая другая.

Таблица приборов, применяемых в Форд Фокус 3

Назначение
Тип лампы
Передние
Дальний свет PY21W (21 Вт)
Ближний свет Н1 (55 Вт)
Габаритные огни W5W (5 Вт)
Указатель поворота PY21W (21 Вт)
Противотуманный свет Н11 (55 Вт)
Задние
Стоп-сигнал (Хэтчбек) P21W (21 Вт);
Стоп-сигнал/габаритный свет (Универсал, Седан) P21/5W (21/5 Вт) или 3157 (27/7 Вт)
Указатель заднего хода W16W (16 Вт)
Противотуманный свет/габаритный свет (Хэтчбек) P21/5W (21/5 Вт)
Противотуманный свет (Универсал, Седан) P21W (21 Вт)
Задний указатель поворота PY21W (21 Вт);
Боковой указатель поворота WY5W (5 Вт)
Освещение номерного знака W5W (5 Вт)

Как поменять своими руками

Какие лампочки нужны, мы выяснили и нужные купили. Можно начать замену лампочки стоп-сигнала Форд Фокус 3. Начнем с кузовов Седан и Универсал.

В кузове седан или универсал

Для того чтобы заменить лампочку, придется демонтировать заднюю фару. Открываем дверь багажника и находим крышку, закрывающую барашки. Поддеваем ее рукой и снимаем.

декоративная накладка

Снятие декоративной накладки
фиксаторы фары

Отвертывание фиксаторов

Перед нами две гайки-барашка, отвернуть которые можно голыми руками. Отворачиваем.

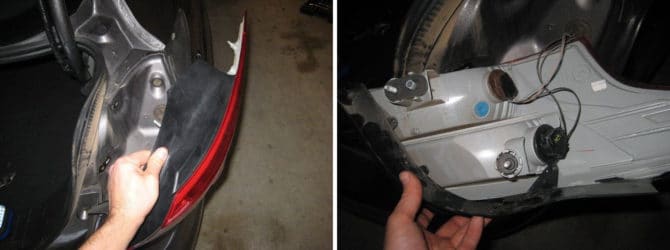

Теперь заднюю фару можно снять, не забывая, что она висит на проводе. Снимаем и разворачиваем патронами вверх. Демонтаж фонаря

Демонтаж фонаря Форд Фокус 3 Универсал и Седан

Нужный нам патрон находится в нижней части фары, к нему идут три провода. Поворачиваем патрон против часовой стрелки и вынимаем вместе с источником света.

патрон стоп-сигнала

Снятие клеммной колодки стоп-сигнала

Снимаем сгоревший световой прибор простым выдергиванием и на его место устанавливаем новый.

лампочки

Замена лампочки

Ставим патрон на место, фиксируем его поворотом по часовой стрелке.

патрон

Установка на место

Монтируем фонарь на штатное место, закрепляем гайками-барашками, закрываем гайки декоративной крышкой.

В кузове Хетчбэк

Открываем дверь багажника и напротив фары находим лючок, закрытый крышкой. Поддеваем крышку пальцами и снимаем.

крышка люка

Снятие накладки люка

Под крышкой мы видим гайку-барашек, которая крепит фонарь. Вторая гайка находится выше и глубже в багажнике. Она ничем не закрыта.

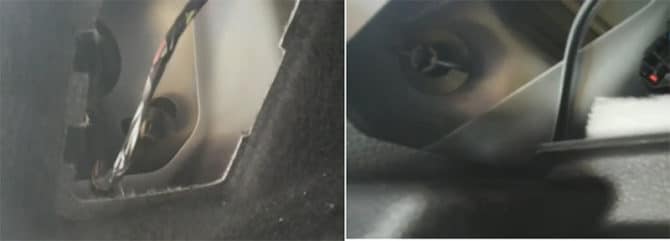

Гайки крепления заднего фонаря

Гайки крепления заднего фонаря Форд Фокус 3 Хетчбэк

Отворачиваем гайки и освобождаем фонарь. Теперь его можно снять, потянув на себя. Снимаем фонарь и разворачиваем патронами к себе. Патрон, отвечающий за стоп-сигнал, я указал стрелкой.

задний фонарь

Снятый задний фонарь

Поворачиваем патрон и вынимаем его вместе с источником света.

патрон

Снятый патрон

Лампочку стоп-сигнала можно снять, слегка утопив ее и повернув против часовой стрелки. Снимаем и на ее место устанавливаем новую.

новая лампочка

Установленная новая лампочка

Осталось поставить патрон на место, установить фонарь, зафиксировать его гайками и закрыть лючок накладкой.

Теперь ты знаешь, как самостоятельно поменять лампу стоп-сигнала на Ford Focus 3 с любым кузовом. Ничего, как оказалось, сложного.
