Не работает подсветка салона ВАЗ 2110: замена ламп, схема подключения

Во время движения фонарем освещения салона, конечно, никто не пользуется, но на стоянке в темное время суток без него не обойтись. В этой статье мы разберем схему подключения плафона освещения салона на ВАЗ 2110, а также научимся менять в нем лампочку.

Какие лампы стоят

Подсветка салона на ВАЗ 2110 осуществляется потолочным плафоном, в котором используется лампа накаливания C5W (АС12-5-1) мощностью 5 Вт.

Лампа для салона

Лампа, используемая в основном салонном светильнике

На некоторых модификациях автомобилей ВАЗ устанавливается так называемый штурманский светильник (фонарь индивидуального освещения). Включается он отдельным выключателем и независимо от основного потолочного светильника.

Штурманскй светильник ВАЗ

Штурманскй светильник автомобиля ВАЗ

Если он у нас есть, то для него потребуется лампа T4W (А12-4-1) мощностью 4 Вт.

Лампа фонаря

Лампа фонаря индивидуального освещения

Полезно! Выяснить, какие лампы стоят в других световых приборах ВАЗ 2110, можно в статье «Какие лампочки стоят в фарах ВАЗ 2110 и что лучше выбрать».

Как заменить лампочку своими руками

С типом лампочек для освещения салона мы разобрались, теперь попробуем заменить их своими руками, не обращаясь к специалисту. Чтобы разобрать внутрисалонный светильник, ничего не сломав, нужно хотя бы примерно знать его устройство.

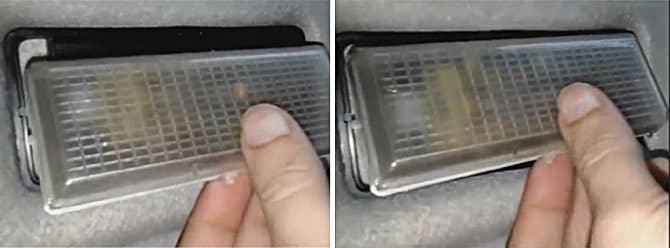

Итак, конструктивно салонный осветитель состоит из корпуса и плафона из органического стекла. Плафон сделан подвижным – он может качаться по вертикали для переключения режимов, ось качания расположена в центре.

В обоих положениях плафон, одновременно исполняющий роль переключателя, фиксируется, обеспечивая два режима работы светильника:

  1. Свет горит всегда.
  2. Свет горит при открывании любой из дверей.
фонарь от ВАЗ 2110

Конструкция фонаря ВАЗ 2110

На фото выше цифрами обозначены:

  1. Корпус.
  2. Плафон.
  3. Ось качания.

Два отлива на стекле, которые и являются осью качания, – единственный фиксатор, не дающий плафону выпасть из корпуса фонаря. Таким образом, чтобы снять плафон, достаточно вставить между ним и корпусом отвертку и отжать корпус наружу, освобождая отлив. Отвертку будем вставлять, конечно, рядом с отливом на плафоне.

Полезно! Отогнуть край корпуса можно и без помощи отвертки, просто пальцем. Это проще и безопаснее для стекла плафона.

корпус

Отжать край корпуса плафона можно голыми руками

Отжимаем, выталкивая эту сторону плафона наружу, выводим из зацепления второй фиксатор и снимаем стекло.

 плафон фонаря

Снятие плафона с фонаря освещения салона ВАЗ 2110

Под плафоном наблюдаем лампочку, зажатую в пружинные скобы-контакты.

Фонарь с плафоном

Фонарь со снятым плафоном

Отжимаем лампочку в сторону одного из контактов и вытаскиваем.

лампочка

Снятие лампочки

На место сгоревшей устанавливаем новую и защелкиваем плафон на место. Для этого заводим один из фиксаторов, прижимаем вторую сторону плафона, слегка отогнув стенку корпуса ногтем.

фонарь с установленной лампой

Проверка фонаря с вновь установленной лампой

Более детально посмотреть процесс замены лампочки в фонаре подсветки салона ВАЗ 2110 можно на видео, представленном ниже.

Замена лампы в салонном фонаре ВАЗ 2110

Как уже отмечалось, в некоторых модификациях автомобилей в дополнение к потолочному светильнику устанавливается фонарь индивидуальной подсветки, расположенный между водителем и пассажиром. Как заменить в нем лампочку, можно посмотреть на видео, приведенном ниже.

Замена лампочки в фонаре индивидуальной подсветки ВАЗ 2110

Схема подключения и расположение предохранителей

Редко, но случается, что замена лампочки не приводит к желаемому результату: фонарь все равно не горит или не работает (неправильно работает) один из режимов. Проблем, вызвавших неисправность, немного, и практически все их можно устранить своими силами. Для начала взглянем на электрическую схему подключения внутрисалонного светильника к бортовой сети.

Схема питания

Схема питания салонного светильника

Схема довольно простая. Напряжение положительной полярности через предохранитель в монтажном блоке поступает на фонарь и присутствует на лампочке постоянно. В левом по схеме положении встроенного в плафон переключателя второй вывод лампы замыкается на кузов (минус питания), и фонарь горит постоянно.

Если перевести переключатель в положение, указанное на схеме, то второй вывод лампы соединяется с концевыми выключателями, расположенными в стойках всех четырех дверей. Эти концевики соединены параллельно, а второй вывод каждого из них подключен к кузову. При открытии любой из дверей соответствующий концевик срабатывает и соединяет лампу с кузовом – свет в салоне загорается.

Теперь несколько слов о предохранителе, питающем подсветку салона. Находится он в монтажном блоке, который в свою очередь расположен под приборной панелью слева от водителя.

 блок предохранителей

Место расположения блока предохранителей

 За освещение салона отвечает предохранитель F17 номиналом 7.5 А. Посмотреть его местоположение можно на фото ниже.

Нумерация предохранителей в блоке ВАЗ 2110

Нумерация и место расположения предохранителей в монтажном блоке ВАЗ 2110

Вот мы и научились самостоятельно менять лампочки в салонных светильниках автомобиля ВАЗ 2110. Дело настолько простое, что обращаться к специалисту из-за такой мелочи бессмысленно.
