Почему не горят задние габариты ваз 2114 — как поменять лампочку

В темное время суток задние габаритные огни – один из основных световых приборов, обеспечивающих безопасность движения. В этой статье мы попытаемся разобраться, почему могут не гореть задние габариты ВАЗ 2114, а заодно научимся самостоятельно менять в них лампочки.

Схема подключения

Прежде чем устранять неисправность, необходимо познакомиться с электрической схемой их питания. Взглянем на схему включения наружных световых приборов.

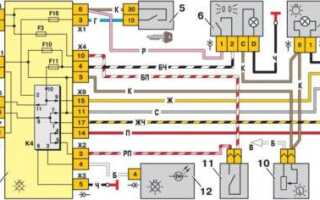

схема световых приборов ВАЗ 2114

Электрическая схема наружных световых приборов ВАЗ 2114

В ней нас интересуют:

  • 1 – лампы передних габаритных огней;
  • 8 – лампы задних габаритных огней/сигнала торможения;
  • 3 – монтажный блок;
  • 6 – переключатель габаритного света.

Как это работает? При включении кнопки 6 напряжение бортовой сети поступает на монтажный блок. Пройдя через предохранители F10 и F11, оно идет на реле контроля К4. Предохранители необходимы для защиты цепей питания габаритов левого (F10) и правого (F11) бортов.

Реле контролирует правильную работу габаритного света – при неисправности любой из ламп или ее цепей оно дает команду бортовой системе контроля 12 включить сигнальную лампочку, расположенную на панели приборов. Пройдя через реле, напряжение поступает на лампы габаритных огней 1 и 8.

Важно! В некоторых модификациях ВАЗ 2114 вместо реле К4 в монтажном блоке могут стоять перемычки. Их расположение на схеме выше указано стрелками.

Какие лампочки стоят в световых приборах ВАЗ 2114?

Теперь разберемся, какие лампочки стоят на автомобиле ВАЗ 2114 вообще и в задних габаритах в частности.

Лампы, используемые в автомобиле ВАЗ 2114

Назначение
Тип лампы
Мощность
Дальний/ближний свет H4 60+55 Вт
Передние габаритные огни W5W 5 Вт
Передние указатели поворота P21W 21 ВТ
Противотуманные фары H1 или H3 55 Вт
Боковые повторители указателей поворота W5W 5 Вт
Задние указатели поворота P21W 21 ВТ
Задние противотуманные фонари P21W 21 ВТ
Сигнал торможения/задние габаритные огни P21/5W 21+5 ВТ
Сигнал заднего хода P21W 21 ВТ
Подсветка номерного знака C5W 5 Вт
Дополнительный сигнал торможения LED

Основные причины неисправностей

Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:

  • перегорела лампочка;
  • перегорел предохранитель;
  • неисправность проводки;
  • неисправность соединительных колодок;
  • неисправность фонаря;
  • неисправность реле контроля в монтажном блоке;
  • неисправность переключателя габаритного света.

Самой распространенной неисправностью из вышеперечисленных, конечно, является выход из строя лампочки габаритных огней. В этом случае ее достаточно заменить. Как это сделать?

Как поменять лампы задних габаритных огней

Замена ламп в заднем фонаре ВАЗ 2114 исключительно проста и не потребует никаких инструментов. Открываем крышку багажника и напротив фонаря находим на обивке вот такой кармашек.

Кармашек

Кармашек, закрывающий задний фонарь ВАЗ 2114

Он на липучке. Просто тянем за край и открываем его. Перед нами тыльная часть фонаря и колодка питания.

карман заднего фонаря

Открытый карман заднего фонаря

Аккуратно снимаем колодку простым вытаскиванием.

колодка питания

Снятая колодка питания

На фонаре находим три защелки: сверху, снизу и сбоку.

фиксирующие защелки

Находим фиксирующие защелки

Отжимаем их и вытаскиваем плату.

фонарь

Снятие фонаря

Кладем плату «лицом» вверх. Лампочка габаритного огня самая маленькая, на фото ниже она помечена стрелкой.

плата заднего фонаря ВАЗ 2114

Снятая плата заднего фонаря ВАЗ 2114

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вытаскиваем из патрона. На место сгоревшей устанавливаем новую, монтируем плату на место, подключаем колодку питания, закрываем карман в обивке.

После замены лампы габаритные огни не загорелись — ищем нужный предохранитель

Следующей довольно распространенной причиной того, что не работают габариты ВАЗ 2114, является выход из строя предохранителя. Но прежде чем лезть его проверять, порассуждаем логически.

Смотрим на принципиальную схему (самый первый рисунок в статье). Если сгорает предохранитель F10, то не будут гореть передний и задний габариты левого борта, подкапотная лампа, подсветка приборной панели и номерного знака. Если сгорит предохранитель F11, то разом погаснут передний и задний габариты правого борта.

Но предположим, у нас вышеописанная картина. Где искать предохранители? Они располагаются в монтажном блоке, а сам блок – в подкапотном пространстве сразу за лобовым стеклом со стороны водителя. На фото ниже он отмечен черной стрелкой.

монтажный блок

Месторасположение монтажного блока

Вскрываем крышку и наблюдаем ряд предохранителей (вставок) и реле. Они все промаркированы, так что найти нужные не составит труда. Как мы помним, нам нужны F10 (левая сторона) и F11 (правая сторона), оба номиналом 7.5 А.

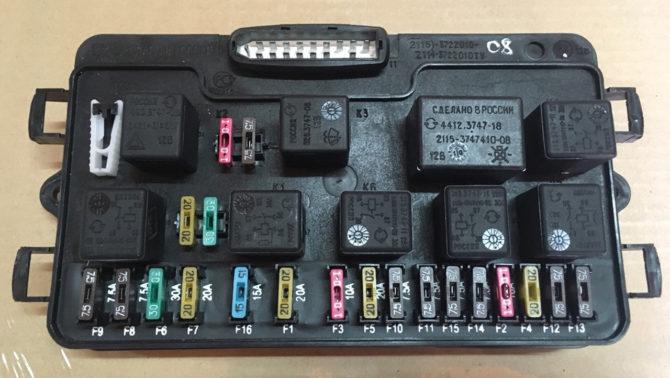

 блок с предохранителями ВАЗ 2114

Вскрытый монтажный блок с предохранителями ВАЗ 2114

Важно! Меняем сгоревший предохранитель на исправный обязательно того же номинала. Если номинал меньше, вставка сразу сгорит. Если больше – вставка не будет выполнять своих функций и при неисправности сгорит проводка.

Если предохранитель исправен, что делать?

Но почему не горят габариты на ВАЗ 2114, даже если лампы и предохранители исправны? Как мы выяснили до этого, причин довольно много. Попробуем найти неисправность и устранить своими силами.

Проверим, в каком состоянии колодки на фонаре и монтажном блоке. Начнем с фонаря. Разбираем его так же, как и для замены лампочки (см. раздел «Как поменять лампы задних габаритных огней»). Осматриваем колодку и ее ответную часть на плате. Контакты должны быть чистыми, никаких следов грязи, влаги или окисления. Если не в порядке, чистим. Заодно осматриваем контакты патрона, сняв лампу: ищем то же самое и, если находим, устраняем.

Теперь монтажный блок. Для того чтобы добраться до его колодок, устройство придется демонтировать, но дело это несложное. Снимаем с блока крышку и отсоединяем верхнюю колодку.

фото монтажный блок ВАЗ 2109

Снятие крышки и отсоединение разъема (на фото монтажный блок ВАЗ 2109 с аналогичным креплением)

Ключом на 10 отворачиваем две фиксирующие гайки.

блок монтажного модуля

Демонтаж монтажного модуля

Аккуратно приподнимаем модуль и получаем доступ к колодкам.

колодки питания

Теперь колодки питания можно снимать и осматривать

Согласно принципиальной схеме (рисунок выше) нас интересуют колодки Х4 (Ш4) и Х9 (Ш9). Расположены они следующим образом:

колодоки на монтажном блоке

Расположение колодок на монтажном блоке автомобиля ВАЗ 2114

Осматриваем, при необходимости чистим. Заодно осматриваем и остальные, чтобы не было проблем в будущем. Удобнее всего все их выдернуть – так проще осмотреть их ответные части на монтажном блоке, который можно будет взять в руки и отнести на свет.

Следующая вероятная неисправность: не работает кнопка, отвечающая за включение габаритных огней. Чтобы эту кнопку проверить, ее нужно демонтировать. Инструментов для этого никаких не понадобится. Под кнопками (выключатель габаритных огней спарен с выключателем ближнего света) находится декоративная панель. Снимаем ее голыми руками, просто поддев за края ногтями.

декоративная панель

Снятие декоративной панели

Если на нашей модификации ВАЗ 2114 за панелью находится бортовой компьютер, то снимаем и его: просто выдвигаем, отключаем колодку питания и вынимаем. Теперь просовываем пальцы под панель, выталкиваем кнопки и вынимаем их.

кнопки

Снятый блок кнопок

Снимаем колодку питания. Теперь кнопку можно прозвонить обычным тестером, поставленным в режим измерения сопротивлений. Звонить будем контакты 1 и 2. Они промаркированы, но для верности сверимся с фото, на котором нужные контакты отмечены стрелками.

Контакты выключателя

Контакты выключателя габаритных огней

В одном положении кнопки прибор покажет нулевое сопротивление (когда кнопка нажата — в положении «ВКЛ»), в другом – бесконечно большое (когда кнопка в положении “ВЫКЛ”). Если вы используете пробник электрика (прозвонку звуковую или световую), то в положении кнопки “ВКЛ” прозвонка сработает (запищит или засветится), а в «ВЫКЛ» ничего не произойдет.

Важно! Питание на кнопку габаритных огней подается напрямую из бортовой сети безо всяких предохранителей. Малейшая неосторожность – и придется менять выгоревшую проводку. Поэтому перед подобными манипуляциями лучше отключить одну из клемм АКБ.

Ну и последнее, что мы можем сделать, внимательно осмотреть жгут, ведущий от монтажного блока (колодка Х9) к заднему фонарю. Осматривая жгут, не забываем, что за задние габаритные огни правого борта отвечает желтый провод, а за огни левого – желто-черный. При осмотре особое внимание обращаем на места перехода жгута сквозь кузов и его ребра.

места переходов проволов ВАЗ 2114

На подобные места переходов стоит обратить особое внимание

Если и это не помогло, то либо мы плохо осмотрели жгут, либо проблема в монтажном блоке. Единственное, что тут можно сделать, не имея электротехнических знаний, это попробовать временно заменить реле К4. Оно установлено в монтажном блоке, полное название его – Реле контроля исправности ламп (РКИЛ), стоит взять его напрокат у друга и посмотреть на результат. Получилось – покупаем новое, и проблема решена. Не получилось – придется обратиться к специалисту или просто знакомому электрику (необязательно авто).

Вот мы и разобрались с возможными проблемами задних габаритных огней на ВАЗ 2114. Будем надеяться, что полученные знания помогут тебе решить подобную проблему самостоятельно и без похода в автосервис.
