Подсветка номера Форд Фокус 2: замена ламп и предохранителя

Освещение номерного знака в темное время суток не особо влияет на безопасность движения, но тем не менее оно является обязательным. В этой статье мы научимся менять лампы подсветки номера в Форд Фокус 2.

Какие лампы стоят

Прежде чем заняться заменой ламп в плафонах подсветки номерного знака, посмотрим, какие лампы используются в Форд Фокус 2.

Таблица всех используемых ламп в Форд Фокус 2

Внешний вид
Назначение
Тип
Описание
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

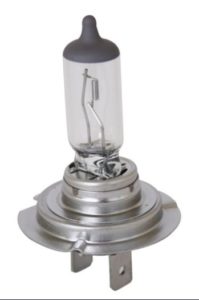

дальний свет H7 галогенная 55 Вт
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

ближний свет H1 галогенная 55 Вт
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

противотуманные фары H11 галогенная 55 Вт
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

освещение номера (седан) C5W 5 Вт
свет в салоне (2004-2007 года выпуска)
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

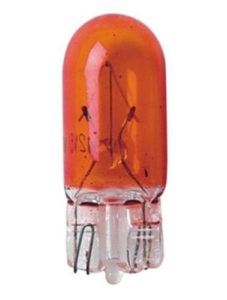

боковой повторитель поворотов W5W оранжевый баллон, 5 Вт
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

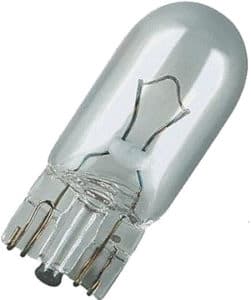

освещение номерного знака W5W 5 Вт
перчаточный ящик
салон (2007-2010 года выпуска)
подкапотная
передние габариты
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

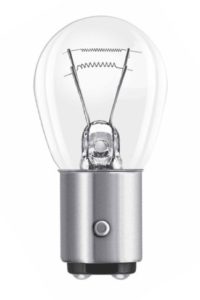

задние габариты/указатель торможения P21/5W красный баллон, двуспиральная 21 и 5 Вт
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

задние габариты/задний противотуманный свет P21/5W двуспиральная 21 и 5 Вт
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

указатель поворота PY21W оранжевый баллон, 21 Вт
Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

указатель заднего хода P21W 21 Вт

Как снять плафон подсветки номера и поменять лампочку

Автомобиль Форд Фокус 2 имеет пять модификаций:

  • трехдверный хэтчбек;
  • пятидверный хэтчбек;
  • кабриолет;
  • универсал;
  • седан.

На всех модификациях, кроме седана, стоят одинаковые фонари с лампами W5W (см. таблицу выше). На седан конструкторы установили приборы подсветки номера несколько иной конструкции и с лампой C5W. Разберем замену лампочек в обеих модификациях фонарей.

Замена лампочек в Ford Focus II sedan

На модификации “седан” каждый фонарь подсветки номера крепится двумя саморезами. Берем крестообразную отвертку и отворачиваем их.

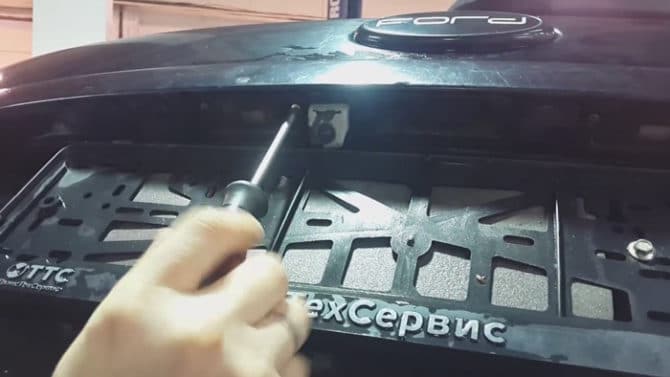

Отворачивание винтов крепления

Вынимаем фонарь, разворачиваем его и видим лампочку.

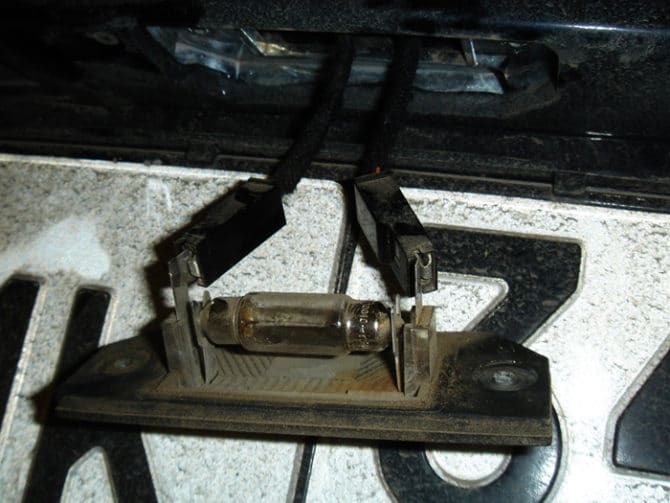

Снятый фонарь подсветки номера с тыльной стороны

Выдергиваем сгоревший прибор, на его место устанавливаем новый. Вставляем фонарь на место, крепим саморезами.

Замена ламп в Focus II hetchbek, kabriolet и universal

В отличие от седана фонарь подсветки номера Фокус 2 других модификаций крепится не на саморезах, а на защелках. Для того чтобы снять такой фонарь, понадобится небольшая плоская отвертка. Возле торца фонаря, расположенного ближе к центральной осевой автомобиля, находим небольшой паз. Вставляем в него отвертку, нажимаем на замок и вынимаем один край плафона.

Снятие фонаря подсветки номера на Форд Фокус 2 хэтчбек, кабриолет и универсал

Выводим из зацепления с кузовом второй фиксатор и вынимаем фонарь подсветки номера.

Снятый фонарь подсветки номера

Сбоку прибора находим патрон лампочки – к нему подходят провода питания. Поворачиваем его против часовой стрелки и вынимаем вместе с лампой.

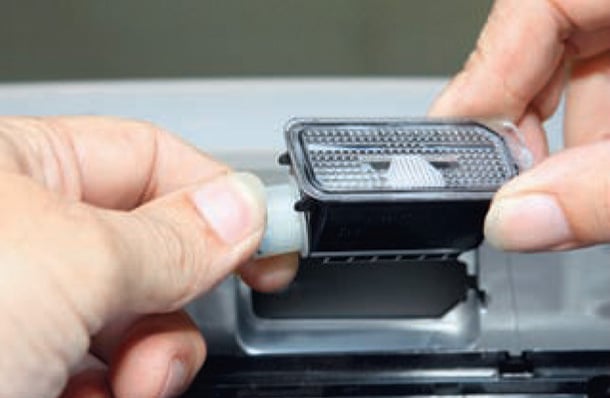

Снятие патрона

Выдергиваем сгоревшую лампу и на ее место устанавливаем новую.

Замена лампы подсветки номера

Вставляем патрон в корпус фонаря, фиксируем поворотом по часовой стрелке, заводим осветительный прибор стороной, расположенной ближе к кузову, и защелкиваем замок, нажав на плафон.

Более подробно процесс замены можно посмотреть в этом видео:

Замена лампы в фонаре подсветки номера Форд Фокус 2

Где искать предохранитель

Одной из неисправностей системы освещения любого автомобиля может оказаться не сгоревшая лампочка, а вышедший из строя предохранитель. Заменить его несложно, но при этом нужно знать, где предохранители находятся и за питание каких цепей отвечают. Ниже мы рассмотрим две модификации монтажных блоков, которые устанавливались на дорестайлинговые (2004-2007 гг.) и рестайлинговые (2007-2010 гг.) автомобили Форд Фокус 2.

И в тех и в других модификациях Фокус 2 предохранители, отвечающие за свет, находятся во внутрисалонном монтажном блоке (всего блоков два – второй в моторном отсеке). Сам же блок можно найти под перчаточным ящиком напротив кресла пассажира. Если автомобиль дорестайлинговый, то чтобы добраться до монтажного блока, необходимо снять декоративную крышку. Оттягиваем вниз два фиксатора и снимаем крышку.

декоративная крышка

Снятие декоративной крышки

Теперь поворачиваем фиксатор и откидываем сам монтажный блок.

поворотная защелка

Фиксирующая поворотная защелка на монтажном блоке дорестайлинг

Сам блок выглядит так:

Монтажный блок Фокус 2

Монтажный блок автомобиля Форд Фокус 2 дорестайлинг

Предохранители, отвечающие за питание тех или иных агрегатов, располагаются под следующими номерами:

Нумерация и назначение предохранителей монтажного блока Форд Фокус 2 дорестайлинг

Номер предохранителя
Номинал, А
За питание какого узла отвечает
37 10 дальний свет левый борт
38 10 дальний свет правый борт
39 20 прикуриватель, розетка
40 20 электропривод люка
41 20 электрооборудование передней правой двери
42 7.5 обогрев зеркал заднего обзора
43 10 электронные модули при питании от АКБ
44 10 колодка информационной связи
45 10 дневные ходовые огни, габаритные огни
46 10 панель приборов при питании от АКБ
47 15 стеклоомыватели – насос и обогрев жиклеров
48 20 ближний свет, наружное освещение при движении
49 15 переключатель освещения при питании от АКБ
50 20 стеклоочистители лобового стекла
51 15 топливный насос
52 25 обогрев заднего стекла
53 7.5 стояночные огни, габариты левый борт
54 7.5 стояночные огни, габариты правый борт
55 20 электрооборудование левой передней двери, главный замок
56 20 Система Кеу Fгее
57 10 привод складывания зеркал заднего обзора или система определения степени заряда АКБ
58 15 музыкальная система при питании от АКБ
59 20 электрооборудование прицепа
60 25 ближний свет правый борт
61 25 ближний свет левый борт
62 20 привод регулировки кресла водителя
63 25 стеклоподъемники
64 не используется
65 10 подушки безопасности
66 7.5 переключатель освещения при питании от замка зажигания
67 10 иммобилайзер, панель приборов при питании от замка зажигания
68 7.5 дополнительные элементы панели приборов
69 20 противотуманные фары и задние противотуманные фонари
70 10 электронные модули при питании от замка зажигания
71 10 наружное дневное освещение
72 не используется
73 7.5 подсветка номерного знака
74 15 сигнал торможения
75 10 управление силовым агрегатом
76 не используется
77 25 система центрального замка
78 15 стеклоочиститель заднего стекла
79 15 розетка в багажнике
80 10 таймер автоматического отключения света в салоне
81 20 электрооборудование правой задней двери
82 20 электрооборудование левой задней двери
83 10 магнитола
84 10 питание оборудования прицепа от замка зажигания, сигналы заднего хода
85 10 система охлаждения
86 20 обогрев передних сидений

Чтобы добраться до предохранителя автомобиля рестайлинг, нужно повернуть две защелки, сдвинуть монтажный блок на себя и откинуть вниз.

монтажный блок

Откидывание монтажного блока

Выглядеть блок будет так:

Монтажный блок Форд Фокус

Монтажный блок Форд Фокус рестайлинг

Предохранители, отвечающие за питание тех или иных агрегатов, располагаются под следующими номерами:

Нумерация и назначение предохранителей монтажного блока Форд Фокус 2 рестайлинг

Номер предохранителя
Номинал, А
За питание какого узла отвечает
100 10 электронные модули при питании от замка зажигания
101 20 привод вентиляционного люка, сиденье водителя, привод съемной крыши (для моделей со съемной крышей)
102 10 электроника отопителя, рулевая колонка, фильтр выхлопа, система ДУ
103 10 переключатели внешнего освещения при питании от АКБ
104 10 внутреннее освещение, система энергосбережения
105 25 обогрев заднего стекла
106 20 управление без ключа
107 10 питание комбинации приборов от АКБ
108 7.5 система навигации, аудиосистема, магнитола
109 20 прикуриватель, электрическая розетка
110 10 переключатель наружного освещения при питании от замка зажигания
111 15 бензонасос (для модификации с бензиновым двигателем)
112 15 аудиосистема при питании от АКБ
113 10 габаритный свет
114 10 иммобилайзер, питание комбинации приборов от замка зажигания
115 7.5 переключатель внешнего освещения при питании от замка зажигания
116 20 противотуманные фары, противотуманные фонари
117 7.5 подсветка номерного знака
118 20 электрооборудование задней левой двери
119 25 розетка в багажнике
120 20 электрооборудование задней правой двери
121 20 обогрев передних сидений
122 10 подушка безопасности
123 7.5 обогрев зеркал заднего обзора
124 7.5 габаритные огни, сигнал торможения левый борт
125 7.5 габаритные огни, сигнал торможения правый борт
126 20 управление без ключа
127 25 стеклоподъемники
128 не используется
129 20 стеклоочиститель ветрового стекла
130 не используется
131 15 стеклоочиститель заднего стекла
132 15 сигнал торможения
133 25 центральная система блокировки, электрооборудование передней правой двери
134 20 электрооборудование передней левой двери, система блокировки дверей
135 20 освещение в дневное время
136 15 стеклоомыватель – насос, подогрев жиклеров
137 10 динамик включения питания от батареи
138 10 силовой агрегат, трансмиссия, акселератор
139 10 дальний свет правый борт
140 10 дальний свет левый борт
141 10 сигнал заднего хода, электропривод зеркал заднего обзора
142 15 ближний свет правый борт
143 15 ближний свет левый борт

Важно! Менять сгоревший предохранитель можно только вставкой элемента такого же номинала. Вставка большего или меньшего номинала может вызвать выход из строя электрооборудования и даже пожар.

Вот мы и разобрались с заменой ламп подсветки номера Форд Фокус 2, а заодно выяснили, где и какие предохранители стоят. Теперь провести этот простой ремонт системы освещения можно самостоятельно.
