ДХО не являются такими уж необходимыми световыми приборами, но ГИБДД так не считает. Да и безопаснее с ними – издалека видно, что автомобиль движется, а не припаркован на обочине. В этой статье мы самостоятельно оснастим дневными ходовыми огнями Форд Фокус 2 рестайлинг.
Требования нормативных документов к дневным ходовым огням
Не будем подробно перечислять все нормативные документы, касающиеся дневных ходовых огней, а просто вспомним прописанные в них требования:
- тип ламп – любые;
- цвет – белый любого оттенка;
- сила света на каждый фонарь – 400-800 кд;
- работа ДХО в ночное время, при включенном дальнем свете, ближнем свете, габаритных огнях или ПТФ запрещена;
- автоматическое включение при положении замка зажигания, в котором не исключается работа двигателя;

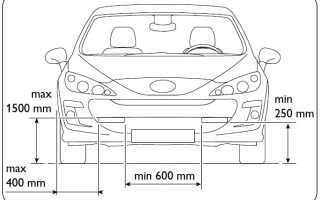

- высота размещения над дорожным полотном – не менее 250 и не более 1 500 мм;
- расстояние от борта до фонаря ДХО – не более 400 мм;
- расстояние между фонарями ДХО – не менее 600 мм.
Отличия модели до рестайлинга и после
Второе поколение Форд Фокус выпускалось с 2004 по 2011 год. В 2008 году был произведён рестайлинг. В основном он коснулся внешнего вида автомобиля: выштамповки на дверях, рельефный капот, форма фар головного света, несколько видоизменилась нижняя обрешетка радиатора и т. п.
Какие ДХО и куда поставить на Форд Фокус 2
Тут есть несколько вариантов на выбор:
- переделать фары ближнего света, чтобы они работали и в режиме ДХО;
- использовать в роли ДХО противотуманные фары;
- установить дневные ходовые огни отдельным световым прибором на накладку ПТФ;
- установить ДХО отдельным прибором в нижнюю обрешетку радиатора.
Инструкция по установке
В связи с тем, что есть несколько вариантов установки дневных ходовых огней на ФФ2, мы рассмотрим все способы по отдельности: установку рядом с ПТФ, в обрешетку радиатора и переделка противотуманок в ходовые огни.
ДХО рядом с ПТФ
Проще всего купить готовые накладки с уже установленными фонарями дневных ходовых огней. Причем, покупая их, необходимо учитывать, какая у нас модификация Форд Фокус 2 – рестайл или дорестайл – от этого будет зависеть вид и форма накладки. Сама же операция установки и схема подключения останутся одинаковыми для авто любой модификации.
Как их установить? Монтаж таких дневных ходовых огней исключительно прост – снимаем старые накладки, устанавливаем новые. Провода от фонарей пробрасываем в подкапотное пространство. Для того чтобы снять накладку, понадобится плоская отвертка. Если у нас дорестайл, то сначала поддеваем и снимаем «брови» – они крепятся на обычных защелках. Отверстия под защелки на фото ниже обозначены стрелками.
Точно так же поддеваем накладку и снимаем – она крепится на точно таких же защелках.
Если у нас рестайл, то бровей у него нет, просто снимаем накладку.
Остальное дело техники. Пропускаем провода в моторный отсек вместе с проводом питания ПТФ, защелкиваем новую накладку и готово.
ДХО в обрешетку радиатора
Тут, в принципе, работы ненамного больше. Покупаем что-то типа такого:
Любым удобным способом (двусторонний скотч, герметик, клеевой пистолет и т. п.) крепим фонари в щель обрешетки. Нередко в комплекте к таким фонарям идет даже крепеж.
ПТФ или ближний свет в режиме ДХО
В этом режиме в роли дневных ходовых огней выступают фары ближнего света или противотуманные фонари. Отличие от штатных режимов в том, что фары или фонари будут включаться автоматически при включении зажигания, а фары ближнего света будут работать без габаритных огней.
Особой доработки автомобиль не требует, единственное, в ПТФ желательно поставить более экономичные и маломощные лампочки. Особых требований к форме светового пучка дневные ходовые огни не имеют (хотя нормы есть: по горизонтали – 20 градусов внутрь и наружу, по вертикали – 10 градусов вверх и вниз от горизонтали). Мы выберем светодиодные лампы с цоколем H11 пониженной мощности (6 Вт) и силой светового потока 600 лм (сила света примерно 550-600 кд).
Механическую доработку фар ближнего света проводить не будем вообще, поскольку они должны правильно работать по прямому назначению.
Дорабатывая ПТФ, нужно быть готовым, что, получив дневные ходовые огни, мы лишаемся противотуманного света.
Схема подключения
Осталось подключить дневные ходовые огни на нашем Форд Фокус 2 так, чтобы они работали согласно нормативным документам (см. раздел «Требования нормативных документов к дневным ходовым огням»). Начнем с тех, что установили рядом с ПТФ или в обрешетку.
Подключение ДХО, выполненных отдельными приборами
Для подключения дневных ходовых огней к бортовой сети нам понадобится пятиконтактное (обмотка и одна группа на переключение) реле с напряжением срабатывания 12 В. Подойдет, к примеру, реле дальнего или ближнего света от любого 12-вольтового автомобиля. Дополнительно покупаем колодку к нему.
Подключать будем по следующей схеме:
При включении зажигания на выводе 30 реле появляется напряжение. Через нормально замкнутые контакты оно проходит на контакт 88 – ДХО загораются. Как только мы включим габаритные огни или головной свет (он включается с габаритами), на обмотку реле (вывод 86) поступит напряжение, и оно сработает, поскольку второй конец обмотки (контакт 85) постоянно подключен к «массе». Контакты 30 и 88 разомкнутся – ДХО погаснут.
В цепь «+ при включении зажигания» (контакт реле 30) очень желательно установить предохранитель на случай замыкания в цепи ДХО. Для этого достаточно купить держатель, который просто врезается в провод.
Подключаться будем к блоку наружного освещения. Для этого сначала снимаем панель под ним. Отворачиваем саморез, на фото ниже указанный стрелкой.
Тянем панель на себя в местах, где находятся защелки, они указаны стрелками.
Теперь просовываем руку в щель слева от блока (указан стрелкой). Отжимаем два фиксатора, расположенные по бокам, и выдвигаем блок.
Выдергиваем колодку питания блока. Нас интересуют следующие провода:
Полезно. Провод, идущий от контакта 85 реле, можно подключить либо к черному проводу, либо просто к кузову автомобиля, зажав его под подходящий винт.
Подключаемся к проводам. Сделать это можно простой врезкой, без разрыва основных проводов. Зачищаем с них изоляцию, подпаиваемся (не просто прикручиваем!), изолируем.
Закрепляем реле в любом удобном месте – за блоком управления места достаточно. Для примера выберем место рядом с колодкой питания.
Для того чтобы врезаться в провода без их разрыва, удобно использовать специальные ножевые колодки.
Осталось подключить фонари ДХО. От них отходят по два провода: «минус» и «плюс». Минусовые обычно имеют черный цвет – их соединяем с кузовом автомобиля, используя для этого подходящий винт. Можно, к примеру, взять винт крепления ПТФ или фар головного света. Плюсовые провода соединяем вместе, удлиняем и пробрасываем в салон. Подключаем его к 88 клемме реле. Включаем, проверяем. По этой схеме ДХО будут включаться при включении зажигания и гаснуть при включении габаритов или головного света.
Подключение ДХО на базе ПТФ
Здесь схема включения будет та же, только на 88 контакт реле мы подключаем не провода от ДХО, а провод от ПТФ. Найти его можно на той же колодке блока управления наружным светом. На фото ниже провод подписан как «передние ПТФ». Отключаем его от колодки и подключаем к 88 контакту реле. Ну и не забываем заменить штатные лампочки в противотуманных фарах на более маломощные светодиодные (см. раздел «ПТФ или ближний свет в режиме ДХО»).
Режим ДХО для фар ближнего света
Здесь схема подключения будет несколько иная, поскольку эти фары нам понадобятся и в режиме ближнего света (БС). Режим работы фар выберем таким:
- выключено зажигание – БС отключен;
- включено зажигание, переключатель освещения в положении «откл.» – БС горит, габариты нет;
- включен режим «габариты» – габариты горят, БС тухнет;
- включен режим БС – горят габариты и БС.
То есть к штатному режиму добавляется режим ДХО. Для реализации этой схемы понадобится четырехконтактное реле 1119-3747210-10 и перемычка с двумя «мамами» – одной большой, другой поменьше.
Да, еще нужны два предохранителя: на 20 и 10 А. Их можно взять из ЗИПа монтажного блока.
Демонтируем монтажный блок, для чего снимаем с него защитную крышку и отворачиваем две гайки-барашка. На места, указанные на фото ниже, устанавливаем предохранители и реле.
Теперь снимаем зеленый разъем.
На клеммы, указанные на фото (они свободны), с обратной стороны устанавливаем перемычку.
Устанавливаем зеленый разъем на место, монтируем монтажный блок. ДХО на базе ближнего света готовы.
Важно! После отключения зеленого разъема с монтажного блока штатная магнитола встанет на блокировку. Чтобы ее разблокировать, вводим ПИН-код, идущий в сопроводительной документации к автомобилю.
Вот мы и установили на свой Форд Фокус 2 дневные ходовые огни. Теперь ездить в светлое время суток стало намного безопаснее.
