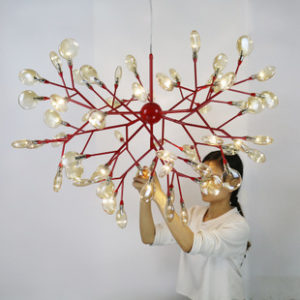

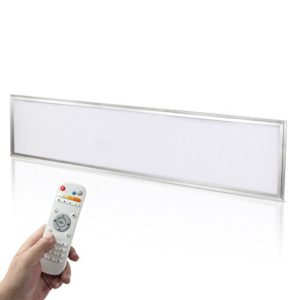

Люстра с пультом управления оснащена дополнительными функциями, упрощающими жизнь пользователям.
Можно дистанционно регулировать яркость, изменять цвет для RGB светодиодов, подключать таймер.
Перед тем как подключить люстру с пультом, нужно ознакомиться с инструкцией.
От правильности подключения зависит не только работа светильника, но и пожарная безопасность помещения.
Устройство и схема подключения люстры с пультом дистанционного управления

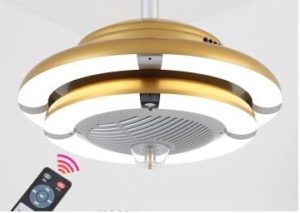

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.
Электрическая часть состоит из нескольких блоков:
- Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
- Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
- Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
- Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.
Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.
Блок контроллера для люстры
В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.
Блок, в состав которого входят галогенные лампы
Блок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.
Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.
К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.
Светодиодный блок
Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.
Важно отметить! Диоды соединены последовательно, и при поломке одного элемента, функционировать перестанет вся группа.
Как самостоятельно подключить люстру с пультом управления: пошаговая инструкция
Собирать светильник нужно на полу, потом закреплять на потолок. Декоративные элементы вешаются на люстру после окончания работ.
Перед подключением нужно обязательно обесточить помещение! Работать под напряжением запрещено.
Инструкция по подключению:
- подключение блока управления;
- соединение фазного и нулевого проводов с клеммами;
- закрепление люстры на специальной планке на потолке;
- установка источников света;
- добавление декоративных элементов.
Методика крепления на потолке управляемого дистанционно устройства аналогична классическим приборам.

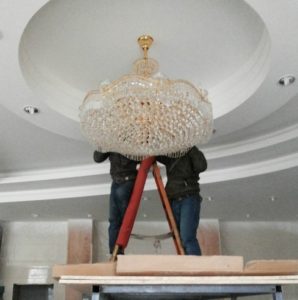

Установка и крепление светодиодной люстры
Закрепление происходит на специальную крепежную планку – кронштейн. Он крепится к потолку при помощи болтов. Далее нужно выполнить подключение проводов питания к блоку питания и заземляющего провода. Затем при помощи декоративных гаек люстра крепится к потолку.
Правильное подключение проводов
Для правильного подключения контроллера нужно внимательно изучить схему, находящуюся на его корпусе или в паспорте. Обычно его провода уже подключены.
К клемме L (либо провод коричневого или красного цвета) подключается фаза, к N (черный или синий) – ноль.
Заземление нужно подключить к клемме PE (желто-зеленый). Заземляющая клемма в старых домах, как правило, не используется.
Подсоединение заземления
Наличие заземления обязательно в домах нового образца. Заземляющий провод желто-зеленого цвета подключается аналогично фазовому и нулевому к клемме PE. Затем он фиксируется болтом на корпус люстры. Если подобного крепления нет, можно просто заизолировать контакт и не подключать его.
Фиксация, монтаж плафонов, подача напряжения
После подключения и установки люстры можно вкручивать лампочки, закреплять плафоны и другие декоративные элементы. Обязательным условием является проверка работоспособности устройства. Для этого нужно подать питание в помещение, включить прибор при помощи пульта или стационарного выключателя и переключать режимы освещения.
Особые случаи
В зависимости от вида устройства способы установки и подключения будут иметь особенности.
Модели с галогенными лампами
Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться. При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой.
Для качественного подключения нужно выполнять следующие требования:
- Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
- Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
- Запрещено использование диметров для управления галогенками.
Галогенные лампочки подключаются только в перчатках!
Подключение светодиодной люстры
Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.
При наличии подсветки, гирлянд
Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.
Китайские люстры
На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.
Распространенные проблемы, неисправности и пути их устранения
При подключении и установке устройства могут возникнуть:
- не работает группа ламп;
- не работает переключатель;
- не включается люстра от пульта;
- люстра не работает совсем;
- самопроизвольное включение и изменение режимов.
На каждую из причин имеется свой способ ремонта.
Не включаются лампы с пульта
В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.
Важно! Самой распространенной неполадкой является засорение контактов на плате пульта. Чтобы это исправить, нужно ПДУ разобрать и прочистить контакты микросхемы от грязи и пыли.
Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.
Лампочки работают частично
Для сложных моделей характерна проблема, когда не работает одна или несколько групп лампочек – например, диодные. Необходимо проверить сами источники, и если они сломаны, требуется заменить на новые. Если замена не помогла, проверяется трансформатор на предмет целостности при помощи мультиметра. Неработающий компонент заменяют.
Лампы светят, если светильник пошевелить
Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.
Светильник совсем не работает
Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.
Люстра самопроизвольно включается
Самопроизвольное включение и переключение режимов обычно связано с неисправностями пульта. Нужно проверить ручное переключение канала переключателем. При корректной работе следует заменить батарейки в пульте или прочистить его контакты. При неисправности надо заменить ПДУ.
Также причиной самопроизвольного отключения может быть трансформатор. Отключение возможно при перегреве или неисправности устройства. В таком случае следует заменить трансформатор.
Основные выводы
Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.
В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.
