Датчик движения — прибор, который обнаруживает перемещение объектов.
В быту это электронный инфракрасный сенсор, задачей которого служит обнаружение присутствия и передвижений человека в пространстве, который он контролирует.
Сфера применения
При выявлении движения формирует контрольный сигнал, который запускает в действие заложенный алгоритм действий, соединяет питание электроустройств, чаще всего осветительных.
В основном применяются для таких целей:
- Охрана (например, запускает видеокамеру);
- Сигнализация;
- Контроль доступа в помещения;
- Управление освещением;
- Управление системой «умный дом» (регулирует освещение, вентиляцию, кондиционирование, отопление, открытие автоматических ворот (дверей), и прочие механизмы в зависимости от присутствия или приближения людей).
Преимущества использования датчиков движения для освещения:
- Экономия 50-80% потребляемой электроэнергии.
- Удобство
- Экономия времени и сил – свет выключится автоматически
- Автоматическое включение. Такое главное преимущество. Теперь не нужно спотыкаться возле неосвещенного дома, нащупывать выключатель света для уличного освещения
- Безопасность. Отличная система отпугивания незваных ночных гостей, также предотвращает несчастные случаи на лестнице в темноте
- Гостеприимство: приятно, когда при приближении к дому включается освещение
- Возможность управления вентиляцией в туалетах и ванных комнатах
- Включение света только при недостаточном уровне освещенности.
Виды и особенности
При выборе датчика движения необходимо знать и учитывать их разнообразие характеристик, которые разработаны для максимальной эффективности использования устройства в том или ином случае.
Устройство прибора
Вот достаточно обширный перечень разновидностей:
Тип используемого излучения:
- Микроволновые;
- Инфракрасные;
- Комбинированные;
- Ультразвуковые;
Место размещения:
- Уличные периметрические;
- Периферийные;
- Внутренние;
Способ расположения:
- Потолочные (обзор 360 градусов);
- Настенные;
- Угловые (самый удобный способ монтажа);
- Универсальные (в комплекте крепеж для всеразличных расположений);
Способ управления:
- Автоматические;
- Опция принудительного отключения;
- Функция регулировки дальности срабатывания;
- Дистанционные;
Принцип действия прибора
ИК датчики движения обнаруживают изменения теплового (инфракрасного) излучения. Каждый объект имеет свою температуру и излучает инфракрасный спектр. Излучение объекта поочередно фокусируется через линзы или зеркала на сенсор, который это регистрирует и это служит сигналом для запуска необходимых действий.
Микроволновые (СВЧ) датчики движения: СВЧ датчик движения излучает электромагнитные волны (частотой 5,8ГГц). Они отбиваются от объектов и возвращаются к сенсору. Используется эффект Доплера — изменение частоты волны, которая отразилась от движущихся объектов. В случае обнаружения изменений отраженных электромагнитных волн, процессор устройства задействует нужный алгоритм действий.
Принцип работы комбинированных приборов. Такие датчики движения сочетают в себе несколько типов обнаружения движения. Используются при необходимости точной фиксации движений. Параллельно работающие технологии обнаружения движений делают работу датчика максимально производительной, так как дополняют друг друга, замещают недочеты одной технологии – достоинствами другой.
Основные критерии выбора
При выборе датчика движения для освещения, обратите внимание на все показанные спецификации приборов движения, недостатки и преимущества типов датчиков.
Выбирайте модель, учитывая:
- Наружное или внутреннее применение?
- Фактическое место установки? (возле или внутри дома, столб, стена, углы, потолок, размер зоны чувствительности). Данный критерий определяет угол охвата и количество датчиков.
- Степень защищенности от внешней среды.
- Способ монтажа.
- Мощность подключаемого оборудования (Вт).
- Соотношения активной и пассивной зоны, препятствия для обзора.
- Зона срабатывания и радиус обнаружения.
- Характер применения. Например, в школах устройства рекомендуется монтировать на высоте, недоступной для детей.
- Дополнительный кнопочный выключатель для управления освещением вручную.
Выбрав модель, уже для нее стройте систему коммуникаций и подготовьте место установки. Фиксаторам движения за пределами дома необходима защита от внешних. Корпус должен быть герметично защищен от пыли и влаги, уровень защищенности измеряется от IP 20 до IP 55.
Обратите внимание на температурный диапазон, допустимый для эксплуатирования детектора.
Используйте беспроводные автономные устройства, если прокладка кабелей по каким-либо причинам невозможна, либо будут находиться далеко от дома.
Выбирайте комбинированные датчики, если в зоне сканирования много мешающих предметов.
Некоторые линзы оставляют слепую зону в метре от пола, чтобы не учитывать передвижения домашних питомцев. Прибор имеет означенный производителем радиус обнаружения. Не пытайтесь его увеличить, закрепляя устройство выше указанного в спецификации, так как от этого только снизится эффективность, да еще и появятся «слепые» зоны.

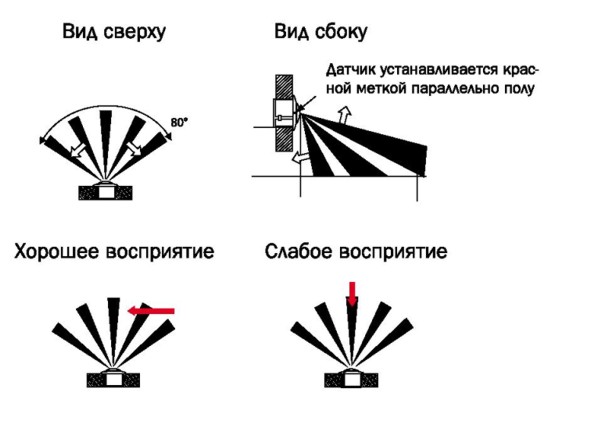

Правильность работы самого популярного типа устройств, — с инфракрасным сенсором, наиболее зависит от внешних факторов: размеру и интенсивности теплоизлучения объекта; разнице температур между объектом и окружающей средой (чем больше разница, тем дальше дистанция обнаружения); погодным условиям: снег, дождь, туман; направление и скорость движения объекта через зону сканирования. Так что решать вам, стоит ли устанавливать ИК прибор за пределами дома, на улице.
Цена изделий на нынешнем рынке самая разнообразная – начиная всего от 3$ и до заоблачных, но не предельных 200$. Рекомендуем не выбирать самые дешёвые, так как их срок эксплуатации короткий, придется часто покупать новые. На этом фоне более дорогие значительно экономичнее.
Правильное размещение устройств
Существует огромное количество разнообразных датчиков движения и каждый из них разработан для определенной задачи: для запуска насоса от фонтана, подсветки бассейна. Учитывайте размеры пространства, размещение окон, дверей, потому как всё это влияет на корректность работы прибора.
При подключении устройства учитывайте такие нюансы:
- Загрязнение.
- Любое препятствие в контролируемой зоне видимости (деревья, кусты) могут привести к ложному срабатыванию.
- На улице используйте влагозащищенные провода.
- Не устанавливайте датчик напротив приборов, которые распространяют свет или электромагнитные излучения.
- Работает только под данным углом и в данном направлении.
- Светильники подбирайте по мощности, с запасом в 15%.
Если датчик не охватывает всю территорию, используйте схему подключения 2 и более фиксаторов передвижения и светильника уличного освещения. Иногда необходимо подключить несколько мощных лампочек (для освещения двора), тогда используйте магнитный пускатель.
Между фазой датчика и лампой установите магнитный пускатель, а с другой стороны лампы – его катушка. Модели фиксированным сектором обзора устанавливаются в удобном месте, но обязательно с дверьми в их поле зрения, тогда свет будет включаться при их открывании.
Очень полезный девайс
Датчики движения для регулировки освещения на сегодняшний день обрели чрезвычайно широкую популярность. Используются в самых невероятных заведениях и местах: гостиницах, офисах, административных зданиях, образовательных учреждениях, спортивных залах, паркингах, торговых предприятиях, ванной, бассейнах, фонтанах, на проезжей части и тротуарах.
Целесообразность установки датчиков движения подтверждается как экономией электроэнергии, так и комфортом, и практичностью. Срок окупаемости зависит от мощности подключенных осветительных приборов.
Но точно можно сказать то, что датчики низкого качества, которые сразу после установки быстро приходят в негодность, время окупаемости будет очень и очень длительным. Так что один раз не пожалейте и переплатите, получив отличное устройство, чем купите низкокачественный продукт.
