Как выбрать и установить микроволной датчик движения для дома

Датчики движения для освещения способствуют уменьшению энергопотребления благодаря функции автоматического отключения света и его своевременного включения при падании подвижного объекта в радиус действия прибора. Помимо экономии нужно отметить и более рациональное использование системы освещения. Однако некоторые модели датчиков настолько эффективны, что срабатывают при малейших движениях в зоне действия. В этом случае проблему исключит регулировка настроек.

Микроволновой датчик движения

Данная разновидность представляет собой наиболее универсальный вариант конструкции, что обусловлено непрерывным сканированием обслуживаемого участка. Но и предлагается он по более высокой цене, чем инфракрасные и ультразвуковые аналоги.

Устройство, принцип действия

Такой прибор функционирует на основе излучения электромагнитных волн высокой частоты, значение которой может отличаться в устройствах разных производителей.

Одновременно с тем микроволновые датчики движения настроены на приемку и сканирование отраженных волн, соответственно, такой аппарат способен зафиксировать даже малейшие изменения в электромагнитном фоне. И тогда сработает подключенная к датчику система (освещение, сигнализация и пр.).

Характеристики

Для микроволнового прибора ключевыми являются следующие характеристики:

  • Частота электромагнитных волн (чаще всего равна 5,8 ГГц);
  • Мощность варьируется в пределах от 50 до 2 200 Вт в зависимости от марки изделия, но чем меньше значение данного параметра, тем более безопасным является датчик при эксплуатации;
  • Угол сканирования: от 120 до 360 градусов, при необходимости можно самостоятельно сузить обзор датчика, используя фольгированный экран;
  • Скорость реакции изменяется от 3 с до 12 мин., что также определяется маркой;
  • Радиус действия: от 2 до 12 м.

Чем шире угол обзора прибора и больше рабочая зона, тем дороже обойдется такой прибор. А учитывая изначально высокую цену подобной техники, область применения пока ограничена крупными организациями и предприятиями.

Кроме того, датчики движения характеризуются определенной степенью защиты, что позволяет определить его целевое назначение: для помещения или для улицы. Прибор с показателем IP20 или IP23 следует устанавливать внутри объекта.

Параметры для выбора

Перед тем, как приобретать продукцию, нужно определиться с тем, в каких условиях он будет эксплуатироваться.

Целевое назначение

Микроволновой прибор характеризуется повышенной чувствительностью и точностью срабатывания. Для него не являются преградой кирпичные стены, предметы мебели и двери, что следует учитывать. С целью изменения уровня чувствительности выполняется настройка датчика движения.

Микроволновые датчики движения устройство

ДДМ применяются для управления уличным и внутренним освещением, электро- приборами, устройствами сигнализации и др.

Если в доме есть животные, ультразвуковые приборы не рекомендуют устанавливать. Менее точный результат обеспечивает инфракрасный аналог, так как функционирует по принципу анализа изменений инфракрасного излучения. Соответственно, такие приборы будут срабатывать на любой источник тепла, будь то нагреватель, животное или прямой солнечный свет.

Также играет роль степень защиты устройства, что важно, если установка датчика будет выполняться на улице. Тогда рекомендуется выбирать исполнения с IP44 и более. Для дома вполне достаточно прибора с IP20, IP23.

Конфигурация зоны срабатывания

Обычно прибор приобретается для контроля определенного участка помещения/ улицы. Но радиус действия подобной техники может уменьшаться и увеличиваться в зависимости от используемой модели.

Например, эффективность микроволнового прибора не падает, если в радиусе действия находится шкаф, дверь или даже кирпичная стена. А для инфракрасного аналога достаточно оконного стекла, чтобы результативность датчика заметно упала.

Настройка временного интервала при включении и отключении

Если установка подобной техники будет выполняться на небольшом участке, то данный критерий не является ключевым при выборе. А вот для крупных площадей, например, промышленные помещения, нужно подобрать модель, которая обеспечит включение света на более длительный период, чтобы человек за это время успел дойти до цели.

Угол обзора

В разных исполнениях предусмотрены различные возможности, в том числе и угол обзора. Существуют разнотипные модели датчиков, которые анализируют изменения фонового излучения в пределах от 120 до 360 градусов. При выборе нужно учитывать, где будет выполняться установка: в углу, на ровной поверхности стены или на открытой местности, под потолком.

Зоны обнаружения датчика

ДДМ способен обнаруживать объекты через препятствия: тонкие стены, двери, стекла и др. Вариант установки на потолок и на стену.

Например, в первом случае достаточно 120 градусов, для второго случая рекомендуется приобретать датчики, рассчитанные на 180 градусов. А вот для потолочной установки нужно приобрести модель на 360 градусов.

Производители, цена их продукции

Надежные марки: Osram, Schneider Electric. Менее известные, но достаточно надежные датчики других марок: Sen, Ultralight, Theben. Выбирая изделия этих производителей, можно не опасаться за качество и результаты.

В среднем стоимость на датчики движения изменяется в пределах от 400 до 1 600 руб. Чем более функционален прибор (шире угол обзора, выше уровень надежности, больше радиус действия и степень защиты), тем дороже он обойдется.

Монтаж и подключение

Следует придерживаться определенной последовательности в своих действиях: выбирается участок для монтажа, выполняется подключение и установка прибора. На последнем этапе производится настройка его работы.

Шаг 1:Ищем оптимальное место установки

Этот вопрос нужно решить до приобретения устройства, так как его параметры напрямую зависят от места установки: степень защиты, угол обзора, а также радиус действия и время включения. Следует избегать попадания лучей солнца на прибор. Потолочные модели обычно располагают в центральной точке потолка.

Установка прборов включения для освещения

В жилых помещениях сенсоры устанавливают в прихожих и кладовых. В офисах датчиками оснащают осветительные приборы в подсобных помещениях и на лестничных пролетах.

Стеновые приборы устанавливают на верхнем участке стены, обычно в подобных устройствах предусмотрена возможность изменения направленности излучения (поворотные конструкции).

Шаг 2:Различные схема подключения

Она всегда наносится на корпус датчика движения со стороны клеммника. По маркировке можно узнать, какие провода подключать: L – фаза, N – ноль. Стрелками указывается направление провода: входной (в направлении к клемме), выходящий (от клеммы).

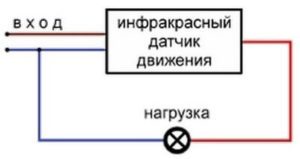

Схема 1:Подключения датчика, минуя выключатель

Схема подключения датчика, минуя выключатель

Схема 2: С подключение с выключателем в цепи

ЭтапыСхема подключения датчика с выключателем

Шаг 3:Подсоединение проводов

Если в клеммнике предусмотрено четыре вывода, два из них (фаза, ноль) являются входными, два другие – выходящими. Соответственно, к первым подключается датчик движения, а к выходящим – светильник.

Если предусмотрено три вывода, то подключение датчика выполняется таким же образом: два провода входные, третий – выходящий (фаза). При подключении светильника задействуется выходящая фаза и входной ноль.

Шаг 4:Настройка чуствительности

Отрегулировать прибор можно, воздействуя на два переключателя:

  1. Временной интервал (Time) настраивается посредством поворота рычажка в нужную сторону;
  2. Настройка датчика освещенности (Lux) позволяет определить интенсивность естественной освещенности на улице, при которой сработает прибор и включится свет.

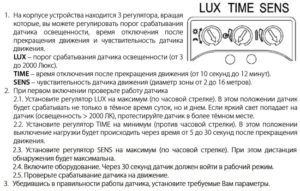

Инструкция настройки:Как отрегулировать датчик

Настройка и регулировка ДДМИспользуя эти регуляторы, можно избежать включения датчика днем, а также определить интервал отключения.
