Датчик движения для освещения: какие бывают, как включать

Развитие технологий позволяет делать нашу жизнь все более удобной. Одна из возможностей — автоматически включать свет в темном помещении или на улице. Освещение включается, когда кто-то оказывается недалеко. Для реализации используется датчик движения для включения света. Обычно это инфракрасный детектор движения.

Когда и где использовать датчик движения для включения света

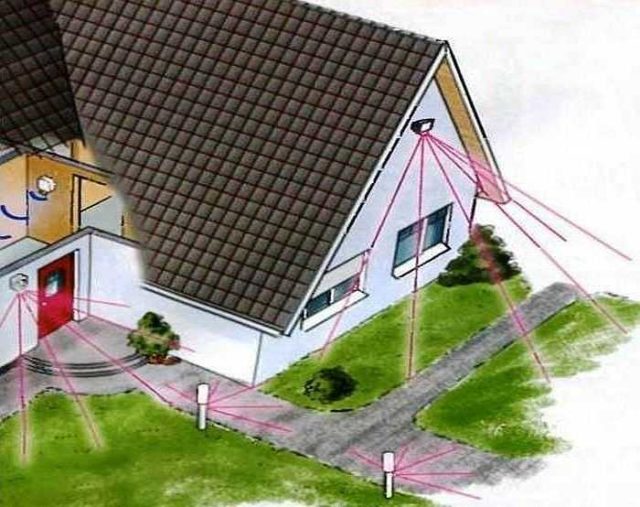

Далеко не всегда и не везде удобно включать свет при помощи выключателя. Например, на лестничной площадке, в длинном коридоре. И на улице возле дома. Оставить «дежурное» освещение — это одно. Но постоянно освещать дорожку к дому, крыльцо и подъездные пути — сплошное расточительство.  Ходить в темноте — опасно. Или вы приехали на машине, поздно пришли домой… Как включать свет?

Для лестниц и длинных коридоров есть решение — установка проходных выключателей, которые позволяют управлять освещением из двух или более точек. Но, если у вас заняты руки, и они не помогут.

Дело даже не всегда в экономии, хотя, и это тоже не последняя причина

Дело даже не всегда в экономии, хотя, и это тоже не последняя причина

Та же проблема в технических помещениях типа кладовой, прачечной, погреба и т.д. Тут очень часто руки заняты. Чтобы включить свет, нужно в темноте дойти куда-то, поставить груз, а потом вернуться к выключателю. Есть и другие варианты, которые мы иногда используем  — попытаться использовать локоть, поставить груз у ног, включить свет, затем продолжать свои дела. Установка детектора движения решает все эти проблемы.

Удобно, кстати, делать подсветку внутренней лестницы на детекторах движения в коттеджах. Датчики поставить на уровне ступеней вверху и внизу, выставить интервал отключения, достаточный для подъема или спуска. Удобно. По такому же принципу можно сделать подсветку пола в спальне. Опустили ноги с кровати — включилась подсветка. Комфортно.

Комфорт состоит из мелочей

Комфорт состоит из мелочей

Можно сделать подсветку на датчике движения в шкафу. Тоже удобно — открыли дверку — свет включен. Закрыли — выключился. И, что характерно, никаких контактов — работает надежно.

Виды и особенности применения в освещении

Датчики движения используются в охранных системах и в системе освещения — для включения освещения только на время присутствия человека. Использование этого элемента позволяет экономить на оплате за освещение, причем без снижения уровня комфорта. Надо только правильно выбрать положение детектора и настроить его.

Принцип работы освещения с датчиком движения

Принцип работы освещения с датчиком движения

Датчики движения бывают двух типов — активные и пассивные. Активные — ультразвуковые, лазерные и микроволновые. Они излучают волны определенного диапазона и «ловят» ответ. Свет включается когда посланный и принятый сигналы отличаются. Это значит, в поле действия прибора появился посторонний объект.

Пассивные датчики движения — инфракрасные. Они построены на основе пироэлектрических датчиков, которые реагируют на ИК-излучение. В паре с пироэлементом используют специальные фокусирующие линзы. Всем известно, что человек излучает тепло в инфракрасном диапазоне. Линзы фокусируют это тепло, направляя его на пироэлемент. На его выводах формируется разность потенциалов, что в конечном итоге приводит к замыканию цепи питания осветительных приборов. Почему эти детекторы движения называют пассивными? Потому что сами они не вырабатывают волны идущие во вне, а только регистрируют появление тепла в инфракрасном диапазоне.

Так работает пассивный инфракрасный датчик движения

Так работает пассивный инфракрасный датчик движения

Какие датчики движения лучше? Зависит от области применения. В охранных системах лучше комбинированные, так как они отслеживают несколько параметров. Но подобный датчик движения для включения света — неоправданная трата средств, так как достаточно обычного пассивного инфракрасного детектора. Именно они обычно и стоят для включения ламп при появлении человека — это оптимальный выбор.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание.

  • Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
  • Угол обзора:
    • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

      Параметры подбираются в зависимости от планируемого места установки

      Параметры подбираются в зависимости от планируемого места установки

    • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
  • Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
  • Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет. Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен.

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

  • Возможность регулировать яркость света.
  • Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
  • Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

    Можно поставить и портативный датчик движения

    Можно поставить и портативный датчик движения

  • Режим день/ночь. На улице включать свет днем нет необходимости. Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
  • Размеры. Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Способ монтажа и установки

По способу установки датчики движения для освещения могут быть наружного монтажа и встраиваемые. Модели для наружного монтажа имеют пыле-влагозащищенный корпус, параметры которого надо подбирать в зависимости от условий работы. Монтироваться корпусные модели могут на вертикальной или горизонтальной поверхности (например, на стене или потолке). Это разные модели, так как у них линзы и датчики расположены по-разному.

Встраиваемые модели могут прятаться в любое подходящее по габаритам устройство. При равных характеристиках они дороже обычных моделей, так что без особой необходимости соблюдения секретности, лучше ставить обычные. Выпускаются датчики движения для подвесных и натяжных потолков. По форме они напоминают точечные светильники, точно так же крепятся.

Потолочные датчики движения Legrand для включения света. Предназначены для подвесных и натяжных потолков

Потолочные датчики движения Legrand для включения света. Предназначены для подвесных и натяжных потолков

Наружные датчики крепятся через специальные отверстия в корпусе. Крепеж подбирается в зависимости от типа поверхности, на которую он будет монтироваться: дюбель-гвозди — если это кирпич или бетон, саморезы — для деревянных поверхностей, дюбеля-бабочки — для гипсокартона, спецкрепеж — для пористых материалов типа газоблоков.

Если установить крепеж сложно, можно использовать универсальный клей типа «жидкие гвозди». Вот только снять такой датчик не получится. С одной стороны, это хорошо — никто его не унесет. С другой — заменить тоже будет проблематично.

Способы питания

Есть датчики движения для включения света, питающиеся:

  • от переменного напряжения 220 В.
  • от постоянного напряжения 12 В или 24 В.
  • от батареек и аккумуляторов.
  • используя комбинированный способ питания.

Выбор по питанию, наверное, самый простой. Если доступно питание от 220 В, можно брать такие модели. В случае если у вас есть преобразователь на 12 В или 24 В, лучше выбрать такую модель — более безопасно. Если тянуть провода или покупать преобразователь надо специально, имеет смысл поставить датчик на батарейках или аккумуляторах. Они более автономны, но надо периодически заменять элементы питания.

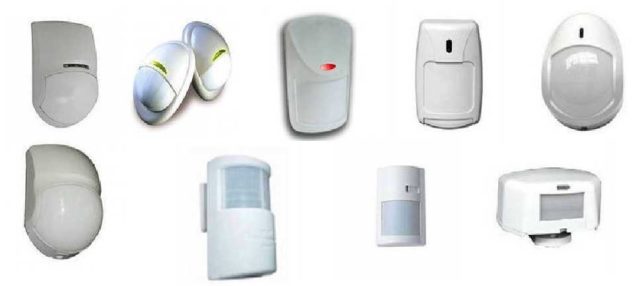

Еще можно выбирать внешний вид. Корпуса бывают самые разные - от простых коробочек белого цвета, до моделей интересного дизайна (и не менее интересной цены)

Еще можно выбирать внешний вид. Корпуса бывают самые разные — от простых коробочек белого цвета, до моделей интересного дизайна (и не менее интересной цены)

Выбор места установки датчика движения

Место установки датчика движения для включения света выбирается так, чтобы контролируемая зона находилась в пределах уверенного приема. При этом надо понимать, что чем выше повесить датчик, тем зона обнаружения будет шире. Но при этом возрастает вероятность ошибки, так как сигнал становится более слабым.

"Контрольной точкой" для выбора высоты считается 2,4 метра

«Контрольной точкой» для выбора высоты считается 2,4 метра

При выборе места предусмотрите, чтобы рядом не было фонаря или другого источника света, отопления, кондиционеров, любых других устройств, которые в процессе работы могут выделять тепло. Не должно быть рядом и крупных объектов, которые ограничивают зону видимости. В общем, не такое простое это дело — найти место для датчика движения.

Рядом не должно быть окон, батарей

Рядом не должно быть окон, батарей

Если отслеживать движение надо во всем помещении, датчик движения для включения света ставят на потолок. Выбирают потолочную модель с охватом 360°. Но в этом случае высока вероятность неправильного срабатывания. В помещениях прямоугольной формы удобнее (а часто и выгоднее) поставить два светильника с двумя датчиками — чтобы каждый отслеживал свою зону.  Если входить могут только с одной стороны, ставят настенный вариант напротив двери, развернув сектор обзора в нужном направлении.

Схемы включения

Схем включения датчиков движения несколько, но любой датчик устанавливается перед светильником. То есть питание подается на датчик, а через него уже идет на осветительные приборы. Это самый простой вариант (на рисунке ниже слева). Если говорить о проводах, то подключаем так:

  • Ноль подается на соответствующее гнездо датчика, другой провод идет на один из входов люстры.
  • Фаза заводится на датчик движения (есть подписанный вход), второй провод подключается к выходной клемме и подключаем к свободному выводу на лампе. На этом все, можно проверять работу.
Как подключить датчик движения к люстре

Как подключить датчик движения к люстре

Схема простая, но свет горит только когда есть движение. Если движения нет, после того как пройдет интервал выдержки времени, освещение отключается. Других вариантов нет. Но иногда требуется включить свет надолго. Для этого надо создать обходной путь. В этом случае в схему добавляют выключатель (рисунок выше, схема справа). Если подключить датчик движения данным способом, при выключенном выключателе схема работает как описано выше: есть движение — есть свет. Нет движения — нет света. Если надо включить освещение на продолжительный период времени, просто переводят выключатель в положение включено. Тогда лампа горит непрерывно, независимо от наличия или отсутствия движущихся объектов.

Схема управления включения уличным освещением с фотореле и датчиком движения

Схема управления включения уличным освещением с фотореле и датчиком движения

Применительно к улице, в схему стоит добавить датчик света (фотореле). Зачем включать уличное освещение в светлое время суток? Чтобы этого избежать, ставят в доме включатель и включают/выключают вручную. Для автоматизации процесса в схему добавляют фотореле, которое будет подавать питание только после того, как достаточно стемнеет. А дальше в работу вступает датчик движения.
