Как подключить выключатель с подсветкой

Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка. Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.  Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

  • для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
  • для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить выключатели с подсветкой

Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения. Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.

Куда подключать провода

Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

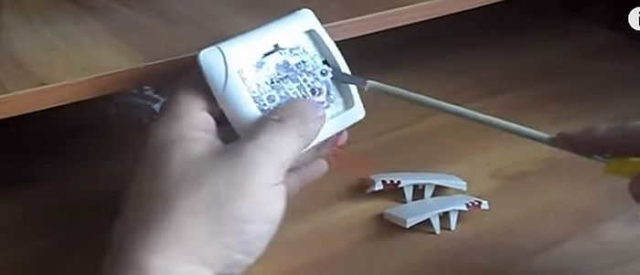

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.

Снимаем клавиши и рамку

Снимаем клавиши и рамку

Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.

Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.

Разъемы на выключателях Legrand для подключения проводов. Слева - стандартные винтовые зажимы Etika, справа - автоматические зажимы Etika Plus

Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus

Подключение одноклавишного выключателя с подсветкой

Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников  — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод). Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху - сюда заводим фазный провод от щитка. Два контакта внизу - сюда подключаем провода от люстры

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно - не надо искать на стен

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

  • В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
  • Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет,  параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
  • Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак.  Второй  способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

    Просто удалить подсветку

    Просто удалить подсветку

  • Наиболее правильное, и как водится, наиболее сложное решение. Вывести в подрозетник нейтраль от щитка, отсоединить один край цепи подсветки от клеммы, подключить его к нейтрали. В таком случае подсветка будет гореть всегда, но не будет паразитных цепей, которые питают лампы с малым сопротивлением (светодиодные и экономки).

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.
