Назначение и схема блока питания для светодиодной ленты 12 В

Для работы светодиодной ленты
требуется электрический ток напряжением 12 В, поэтому подключить ее в бытовую сеть можно
только через блок питания, изготовить который можно своими руками. Рассмотрим, каковы главные
особенности подобного устройства и в каких случаях он необходим, какие готовые
модели существуют, можно ли применять модули от компьютеров, телефонов и другой
техники, а также из каких основных этапов состоит процедура самостоятельной их
сборки, как выглядит при этом схема и что при этом нужно учесть.

Особенности изделия

Стандартная
светодиодная лета, рассчитанная на работу постоянного тока 12В, может
подключаться к бытовой сети на 220 вольт только через специальный блок питания.
Главная его задача – понижение и выпрямление напряжения. Несмотря на то, сделан
ли он своими руками или куплен в магазине, в его состав должны входить
следующие обязательные модули:

  1. Понижающий трансформатор.
  2. Диодный полупроводниковый мостик.
  3. Конденсатор.
Назначение и схема блока питания для светодиодной ленты 12 В

Чем больше мощность
блока питания, тем больше вероятность, что он перегреется и выйдет из строя.
Поэтому при изготовлении его своими руками в корпус необходимо монтировать
охлаждающий кулер или вентилятор. Устройства для питания светодиодных лент на
12В могут быть двух типов:

  1. Трансформаторные
    (постоянно нагреваются, имеют большие габариты и низкую функциональность).
  2. Импульсные
    (электронные и более совершенные, отличающиеся малыми размерами и повышенной
    мощностью, однако очень чувствительны к перепадам в сети и могут выключиться на
    холостом ходу).

Большинство блоков питания, выпускаемых сегодня, имеют импульсную основу. Главное их достоинство – стабильное выходное напряжение при широком диапазоне входных сетевых параметров. Поэтому изготавливать своими руками лучше устройство подобного типа.

Зачем нужен

Главное назначение
блока питания для светодиодных лент или ламп – выпрямление переменного тока до
постоянного и снижение значения напряжения до 12 В. В качестве выпрямителя
применяется диодный мостик, подключаемый к вторичной обмотке, по показателю
силы тока превышающий аналогичный суммарный параметр для всех элементов
подсветки. На выходе из него образуется пульсирующее напряжение, для сглаживания
которого применяются особые фильтры – электролитические конденсаторы. При этом
их емкость зависит от мощности трансформатора.

Важно! При изготовлении блока питания своими руками нужно учитывать, что коэффициент пульсации сетевого напряжения влияет на аналогичный показатель светового потока светодиодной ленты на 12 В. Чем он выше, тем негативнее чувствует себя человек в освещаемом помещении. Чтобы свести его к нескольким незначительным процентам, необходимо правильно подобрать конденсатор сглаживающего фильтра по показателю емкости.

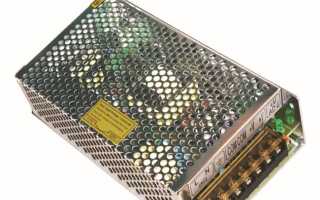

Готовые блоки

В продаже доступно
большое количество моделей от разных производителей блоков питания для
светодиодных лент на 12В. Среди наиболее популярных выделяются:

  1. DR-75W.
  2. «Моллюск».
  3. Feron.
  4. Arlight.
  5. LedLamp.
Назначение и схема блока питания для светодиодной ленты 12 В

Единственное, что нужно учитывать при выборе готовых блоков – это соответствие его параметрам системы освещения – по напряжению, мощности, типу лед-полоски и условиям эксплуатации, а также месту монтажа.

Блоки от техники б/у

Многие приборы бытовой
техники (планшеты, телефоны, ноутбуки) оснащаются внешними блоками питания.
Такие БП от старых, б/у и выработавших свой ресурс устройств вполне можно
использовать для питания светодиодной ленты. Однако необходимо соблюдать
несколько важных условий:

  1. Выходное
    напряжение 12 вольт.
  2. Мощность как
    минимум на 10-15% выше аналогичного суммарного показателя для всей системы
    подсветки.
  3. Соответствие
    степени защиты корпуса условиям эксплуатации.

Обратите внимание! В некоторых случаях блок питания, изготовленный своими руками, может иметь большую силу тока, чем необходимо для светодиодной ленты на 12 В. В таком случае в схему потребуется последовательно подключить токоограничивающее сопротивление. Как правило, для большинства моделей лед-полосок достаточно модуля на 150 Ом и 0,5 Вт.

Самостоятельная сборка

Рассмотрим простейший
вариант сборки своими руками блока питания для светодиодной ленты на 12 В. Для
работы потребуются следующие компоненты:

  1. Трансформатор понижающего типа с выходным напряжением 12 вольт (предварительно рассчитанный по мощности всех элементов системы подсветки).
  2. Четыре диода-выпрямителя или интегральный диодный мостик (по показателю предельного тока должны превосходить аналогичный параметр для лед-полоски).
  3. Электролитический конденсатор (сглаживающий фильтр). Рабочее напряжение не меньше 25 вольт, емкость рассчитывается, исходя из закономерности – на каждый 1А нагрузки должно приходится 3 тыс. мкФ.
  4. Стабилитрон или микросхема КР142ЕН (7812).
Назначение и схема блока питания для светодиодной ленты 12 В

Для того чтобы собрать
все элементы воедино своими руками работающий блок питания, необходимо выполнить
следующие действия:

  1. Спаять диоды,
    соблюдая схему полярности и правила мостовой схемы.
  2. Подсоединить
    диодный мостик к вторичной трансформаторной обмотке.
  3. К мостовому
    выходу подключить конденсатор-электролит с обязательным соблюдением полярности.
  4. В разрыв положительного
    вывода установить дроссель.
  5. Между плюсовым и
    минусовыми выходами монтировать стабилитрон (КРЕН) на радиаторе.
  6. После него в
    схему можно включить еще один конденсатор.
  7. Соединенные
    компоненты поместить в подходящий корпус.
  8. Из него
    выводятся две жилы – красный положительный и синий или черный отрицательный.
  9. Устройство
    подключается в сеть и к лед-полоске и проверяется на работоспособность.

Схема блока питания для
светодиодной ленты на 12В своими руками:

Назначение и схема блока питания для светодиодной ленты 12 В

Что учесть

Чтобы блок питания для светодиодной
ленты на 12 В, собранный своими руками, работал стабильно и долго, в первую
очередь необходимо правильно подобрать для него качественный трансформатор. Для
этого нужно грамотно выполнить расчет мощности (с запасом). Кроме того, модуль
должен иметь низкий коэффициент пульсации, а корпус надежно защищать от внешних
факторов (влаги, пыли, перепадов температуры) в соответствии с условиями
эксплуатации.

Основные выводы

Блок питания для
светодиодной ленты на 12В состоит из трех основных элементов:

  1. Трансформатора для понижения напряжения.
  2. Диодного моста выпрямителя.
  3. Сглаживающего конденсатора.

Изготовлен ли он своими руками, или куплен в магазине, его основная роль – создание постоянного электрического тока на выходе со стабильными заданными показателями. Блок питания можно приобрести в готовом виде или использовать от б/у-цифровой техники. Главное при этом, чтобы его характеристики соответствовали аналогичным параметрам системы подсветки.

Для самостоятельного изготовления подобного устройства понадобится понижающий трансформатор, диодный мостик, электролитический конденсатор и стабилитрон. Порядок и процедура сборки должны соответствовать схеме и правилам электромонтажных работ.

Если вы знаете иную
схему и способ изготовления своими руками блока питания для светодиодной ленты
на 12 В, обязательно поделитесь такой полезной информацией в комментариях.
