Все о монтаже светодиодных панелей в потолок

Лед-приборы освещения давно потеснили энергосберегающие и стандартные виды светильников. Одним из приоритетных направлений в развитии данной отрасли явились светодиодные плоские панели, конструктивные особенности которых позволяют выполнять их монтаж практически на любой тип потолочной поверхности. Рассмотрим, каковы главные их преимущества, из каких элементов они состоят, где применяются, какие способы установки бывают и что при этом нужно учесть.

Особенности конструкции и преимущества светильников данного типа

В состав led-панели входят следующие основные компоненты:

  1. Металлический или пластиковый корпус.
  2. Светодиодные лампы или лента, размещенная по периметру.
  3. Внутренний рефлектор.
  4. Стеклянная линза для преобразования и задания направления светового потока.
  5. Наружный рассеиватель в виде пластины или пленки.
  6. Задняя крышка.
  7. Элементы для монтажа.

Все о монтаже светодиодных панелей в потолок

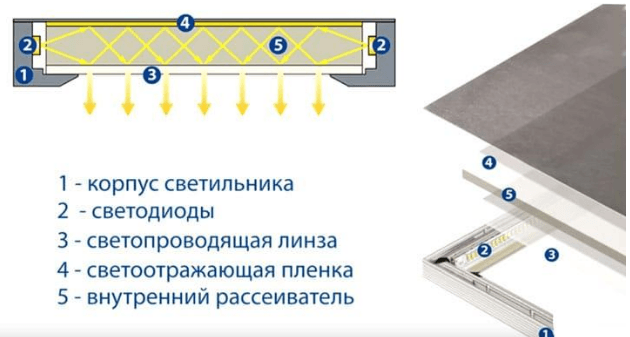

Помимо этого, во внутреннем пространстве панели в зависимости от модели могут располагаться преобразователь и драйвер, контролирующий работу светодиодного светильника. На изображении ниже представлено схематическое устройство такого прибора:

Все о монтаже светодиодных панелей в потолок

По способу крепежа и, соответственно, внешнему исполнению светодиодные панели разделяются на три основных вида:

  1. Подвесные.
  2. Накладные.
  3. Встраиваемые.

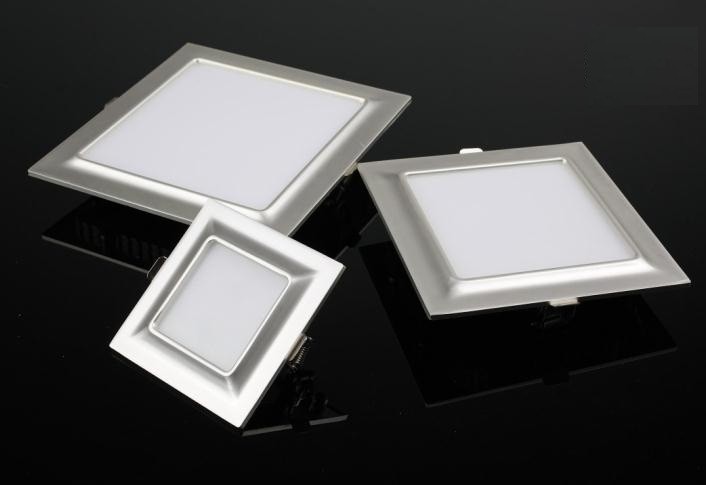

При этом стандартные световые панели выполнены в форме квадрата. Однако бывают также круглые и прямоугольные модификации. Мощность изделия и количество светодиодов напрямую зависит от его геометрических размеров. Наиболее сильные и крупногабаритные модели встречаются среди прямоугольных приборов, с величиной большой стороны до 1200 мм.

Светодиодные панели в сравнении с плафонами и люстрами выделяются следующим рядом преимуществ:

  1. Экономный расход энергии.
  2. Равномерное освещение без признаков пульсации.
  3. Малая толщина (7-24 мм).
  4. Продолжительный срок эксплуатации (до 100 тыс. часов).
  5. Более высокой интенсивности световой поток при одинаковой мощности.
  6. Эксплуатация при различных температурных режимах.
  7. Стандартные процедуры монтажа.
  8. Применимость для общей, дополнительной и зональной подсветки.
  9. Возможность дизайнерского оформления.
  10. Бесшумность в работе.
  11. Исключение ИК- и УФ-компоненты спектра излучения.

Все о монтаже светодиодных панелей в потолок

Несмотря на широкие возможности, которые предоставляет светодиодные панели, их покупка, монтаж и последующая эксплуатация все же имеет некоторые недостатки:

  1. Высокая стоимость.
  2. Необходимость использования для питания понижающего трансформатора и драйвера.
  3. Невозможность сочетания с любым интерьером.

Обратите внимание! Для коммерческих организаций, помещений общественного назначения, а также домов и квартир, оформленных в современном стиле и применением дорогостоящей отделки, лед-панели подходят лучше других светодиодных или стандартных светильников. В расчете на длительную перспективу их монтаж вполне оправдан, как долговечных, не требующих ремонта и обслуживания качественных приборов освещения.

Области применения

Светодиодные панели применяются в различных областях:

  1. В качестве основного, дополнительного, декоративного освещения в жилых и общественных помещениях.
  2. Как элемент декора или выделения определенной зоны интерьера.
  3. Как светящуюся основу для художника-аниматора.

Монтаж накладных моделей допустим не только на потолке, но также на стене, диагональной поверхности и любой другой конструкции, что существенно расширяет сферу ее использования.

Для монтажа светодиодных панелей применяются элементы крепежа, отвечающие требованиям СНиПа по материалу поверхности. Так, для древесины рекомендованы саморезы, для кирпичной кладки – дюбеля распорного типа, а для железобетона – анкерные болты. Кроме того, существуют специальные приспособления для установки в конкретных условиях. Пример – система «Армстронг», зажимы для навесного и кронштейны для подвесного потолка.

Все о монтаже светодиодных панелей в потолок

Способы установки

Существует несколько вариантов монтажа панелей на светодиодных элементах и соответствующих им способов крепления:

  1. На базовую потолочную поверхность.
  2. На подвесной потолок.
  3. На натяжную конструкцию.

Рассмотрим, нюансы их установки в каждом конкретном случае, а также как одновременно соединить сразу несколько led-панелей.

Базовая потолочная поверхность

Стандартная потолочная поверхность – это, как правило, деревянные доски или монолитное железобетонное перекрытие. Допускается использовать три способа монтажа:

  1. Подвесной.
  2. Накладной.
  3. Врезной.

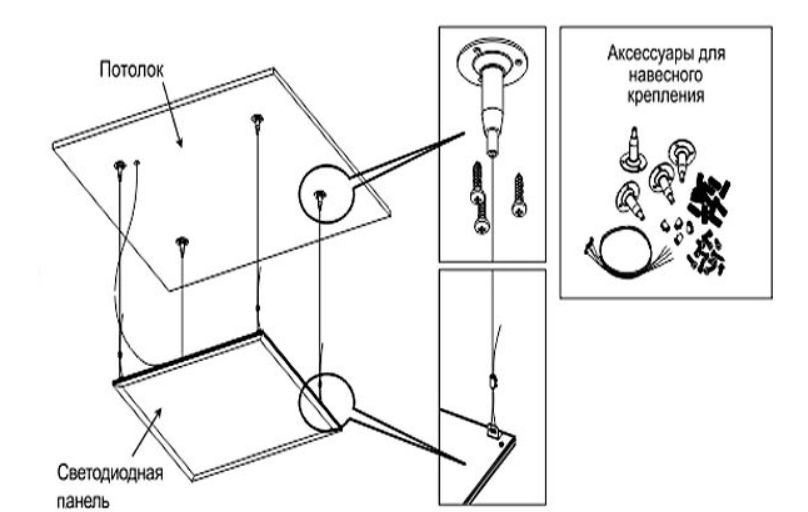

Чаще всего применяются два первых варианта. Для подвесной технологии используются специальные тросовые подвесы. С их помощью можно не просто надежно установить лед-панели, но также регулировать высоту. Светильник либо сразу оснащается при продаже подобной системой крепежа, либо их приходится покупать отдельно. Схема установки показана на изображении:

Все о монтаже светодиодных панелей в потолок

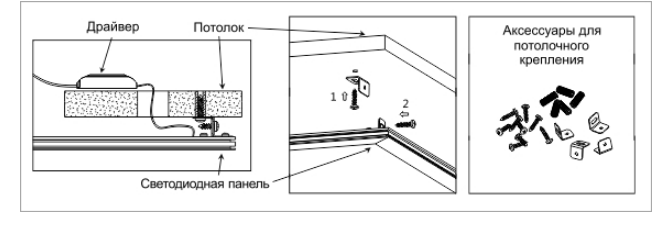

Второй вариант монтажа предполагает использование специальных уголков:

Все о монтаже светодиодных панелей в потолок

Важно! В обоих случаях элементы кронштейнов и подвесов фиксируются к потолку на саморезы, дюбеля или анкеры. Прежде чем начать процедуру по установке системы крепления, важно правильно выполнить разметку. Для этого нужно внимательно ознакомиться с техдокументацией от производителя и следовать строго по инструкции.

Установка на подвесной потолок

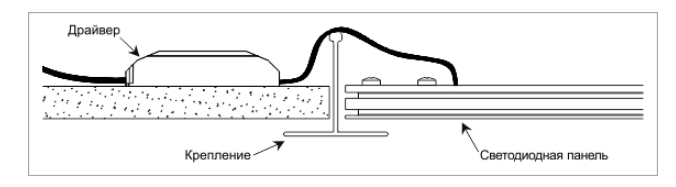

Монтаж светодиодной панели на подвесной потолок достаточно прост – вся суть заключается в том, чтобы осветительный прибор ровно установить на необходимый участок вместо элемента подвески. При этом важно соединить всю электропрводку, а затем ровно уложить само устройство освещения. Для цели последнего применяются различные подкладки на основе дерева или пластика.

Все о монтаже светодиодных панелей в потолок

Основная часть работы сводится к правильной разметке и креплению каркаса потолочной подвесной конструкции, а также обустройству грамотной электроразводке.

Установка светодиодной панели на натяжной потолок

Процедура монтажа светодиодной панели в натяжной потолок зависит от вида его конструкции и применяемых материалов. Применяют два варианта установки:

  1. На тросах.
  2. Встраиваемой технологией.

В первом случае сначала монтируется непосредственно подвесной потолок, а затем уже в нем проделываются две пары отверстий для закрепления тросовых подвесов. На них в дальнейшем и выполняется установка лед-панели. В этом случае возникает возможность его регулировки по высоте.

Во втором варианте в ходе сборки каркаса натяжной конструкции устанавливается металлическая основа для монтажа светодиодной панели. После того, как вся проводка проведена, светильники подключаются. Затем в качестве завершающей стадии проводится натягивание полотна.

Все о монтаже светодиодных панелей в потолок

Как соединить несколько лед-панелей вместе

Одновременное соединение нескольких лед-панелей вместе позволяет облегчить управление потоком света в помещении. Ведь все светильники будут питаться от одного источника. Кроме того, это даст экономию на дополнительном оборудовании. Для этого потребуется:

  1. Определиться с количеством светодиодных панелей.
  2. Подсчитать их суммарную мощность.
  3. Приобрести достаточно проводки для соединения ее с трансформатором.
  4. Выбрать блок питания с мощностью, соответствующей суммарному аналогичному показателю всех приборов освещения с запасом в 20%.
  5. Подсоединить все устройства согласно правилам электромонтажных работ и разработанной схеме.
  6. Включить питание и проверить исправность системы освещения.

Далеко не во всех случаях светодиодные панели требуется монтировать по всему потолку. Например, несколько приборов можно установить в качестве дополнительной подсветки над рабочим или обеденным столом.

Все о монтаже светодиодных панелей в потолок

Полезные рекомендации

В ходе монтажа и подключения светодиодных панелей важно учесть несколько полезных замечаний:

  1. Если устройство имеет в составе драйвер, его выводные клеммы можно подсоединять к бытовой сети.
  2. Если прибор не имеет питающего блока, его необходимо докупить и скрытно установить отдельно от прибора.

Драйвер или блок питания должен соответствовать напряжению в сети на входе и на выходе (идущем на светодиодную панель), а также номиналу тока, величине допустимой нагрузки и необходимой степени защиты.

Основные выводы

Светодиодные панели предназначаются для дополнительного, основного, декоративного и специального освещения. В их состав входят:

  1. Корпус.
  2. Светодиоды.
  3. Отражатель.
  4. Линза.
  5. Крышка.
  6. Рассеиватель.

В зависимости от назначения и сферы применения лед-панели могут быть подвесными, встраиваемыми и накладными. По форме они различаются на квадратные, круглые и прямоугольные. Среди их главных преимуществ – экономичность, долговечность, термостойкость, экологичность, бесшумность и малая толщина. В основном их монтаж осуществляют на базовый, подвесной или натяжной потолок.

Если вы уже монтировали светодиодные панели или просто обладаете дополнительной полезной информацией, обязательно напишите об этом в комментариях.
