Лучшие способы подключения светодиодной ленты в машине

Для светового
автотюнинга используются лед-полоски – это не противоречит ни законодательству,
ни принципу практичности, стойкости и долговечности изделия. Однако для этого необходимо
знать основные нюансы, способы и правила установки.

Рассмотрим, как грамотно
выбрать светодиодную ленту
по типу матрицы и классу защиты, какие материалы и инструменты понадобятся для
работы, как выглядит схема установки, как подключить ее в машине с помощью прикуривателя, через резистор,
посредством линейного и импульсного стабилизатора, а также какие
предосторожности нужно соблюдать в ходе ее монтажа.

Выбираем ленту для машины

Чтобы правильно
подключить светодиодную ленту в любой машине, необходимо выбирать ее, исходя из
двух главных критериев. Это тип матрицы и ее технические характеристики, а
также класс защиты от внешних факторов. Рассмотрим их более детально.

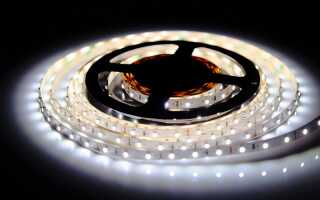

Лучшие способы подключения светодиодной ленты в машине

Тип светодиодной матрицы

Среди главных
параметров, характеризующих матрицу светодиодной ленты для машины, выделяются:

  1. Размер лед-кристалла. Например, в маркировке обозначается как SMD3528, где первые три буквы – это тип, а последующие четыре цифры – размер в миллиметрах, то есть 3,5 мм на 2,8 мм.
  2. Плотность диодов. Определяет яркость и равномерность освещения в конкретной области машины. Количество лэд-элементов изменяется от 30 до 240 на 1 метр полоски. При этом кристаллы могут располагаться по два в ряд.
  3. Цвет светового потока. Светодиодные ленты могут быть как монохромными, так и трехцветными – RGB-типа. У первых вариантов оттенок варьируется в широком диапазоне температуры спектра – от теплого белого до синего холодного.
  4. Мощность. Зависит от типа, размеров и плотности кристаллов. Например, 30 диодов с матрицей SMD5050 потребляют всего 7 Вт, а 240 аналогичных элементов – уже 57 Вт на один метр ленты. Этот параметр определяет силу блока питания.
  5. Рабочее напряжение. Лед-полоски, применяемые для подсветки автомобиля, бывают на 12 и 24 вольта.

Рекомендация! Светодиодные ленты с кристаллами размерами от SMD 5050 и выше лучше не использовать в салоне и багажнике авто. Несмотря на хорошую яркость, они выделяют слишком много тепла и требуют установки теплоотвода, что достаточно плохо сочетается с внутренней отделкой и вызывают трудности в монтаже. Другое дело – внешнее оформление, например, подсветка днища машины. Здесь можно использовать алюминиевые профиль в качестве радиатора.

Класс защиты

Светодиодную ленту
важно не просто правильно установить в машину и подключить по схеме, но и
защитить от проникновения пыли и влаги. Для этого ее нужно выбирать в
соответствии с условиями эксплуатации в следующих трех категориях:

  1. IP20 и ниже.
    Поверхность полоски не имеет изоляционного слоя, поэтому предназначена для
    использования только в сухих проветриваемых помещениях – в салоне.
  2. IP65. Отличается
    хорошим уровнем защиты от пыли и конденсата. Снаружи покрыта силиконовым слоем.
    Однако ее нельзя использовать под прямыми потоками воды и дождя. Допустимо
    устанавливать снаружи внутри оптики, в багажник, под капот машины.
  3. IP68. Имеет
    герметичное водонепроницаемое покрытие, позволяющее эксплуатировать устройство
    с погружением в воду. Монтируется на корпус, бампера, диски и днище авто.
Лучшие способы подключения светодиодной ленты в машине

В продаже светодиодные ленты доступны в 5-метровых мотках. Часто продавцы указывают плотность лед-элементов на всю длину, а не на один метр. Подобное несоответствие может привести к ошибкам в расчетах. Это в свою очередь не даст возможности правильно подключить ее в машине.

Материал и инструменты

Правильно подключить
светодиодную ленту в машину можно, тщательно продумав все этапы процедуры и
место ее установки, а также подготовив необходимые для работы компоненты. Это
прежде всего такие материалы и инструменты, как:

  1. Лед-полоска заданной длины, мощности, яркости и прочих важных параметров.
  2. Проводники поверхностью сечения около 0,75 мм2.
  3. Ножницы.
  4. Изолента.
  5. Коннекторы.
  6. Паяльник, канифоль, припой и прочие расходники для пайки.
  7. Строительный фен/зажигалка.
  8. Термоусадная трубка.
  9. Влагоустойчивый профиль.
  10. Хомуты.
  11. Клей.
  12. Блок питания, соответствующий по мощности лед-полоске.
  13. Контроллер с пультом управления (для трехцветной ленты).
  14. Зарядка для телефона, работающая от автомобильного прикуривателя.
  15. Тумблер/переключатель.
  16. Пассатижи, кусачки и прочий электромонтажный инструмент.

Совет! Для внешнего подключения светодиодной ленты нежелательно использовать экземпляры с самоклеящейся основой. Ввиду быстрого намокания полоска быстро отклеится от машины и потеряется. Для фиксации в таком случае лучше использовать профиль и надежный клей или герметик.

Схема установки

Прежде чем подключить
светодиодную ленту, необходимо определиться с выбором схемы ее расположения в
машине, а также порядком монтажа основных компонентов.

Расположение основного
оборудования в автомобиле может выглядеть так, как представлено на рисунке
ниже:

Лучшие способы подключения светодиодной ленты в машине

При этом саму
светодиодную ленту в электросхеме можно подключить по двум вариантам (в
зависимости от того монохромная она или RGB):

Лучшие способы подключения светодиодной ленты в машине

Рекомендация! Как вариант, вместо стандартной светодиодной плоской ленты, в машину – как снаружи, так и внутри – можно установить и подключить «гибкий неон», по сути представляющий ту же самую лед-полоску, но заключенную в гибкую пластиковую трубку.

Как подключить к прикуривателю

Чтобы сделать
светодиодную подсветку внутри салона, например, в бардачке, на приборной
панели, внизу дверей или в области педалей, необязательно тянуть проводку через
всю машину – ленту можно подключить к прикуривателю. Алгоритм действий при этом
будет следующим:

  1. Необходимо демонтировать крышку телефонной автомобильной зарядки.
  2. Далее жилу со знаком «+» нужно присоединить посредством пайки к клемме предохранителя.
  3. Провод со знаком «-» припаивается к минусовому контакту (металлическому ушку, расположенному справа). Все это повышает напряжение до требуемых 12 вольт.
  4. Корпус закрывается.
  5. После этого зарядный штекер нужно подсоединить к контроллеру или диммеру.
  6. Зарядка подключается к прикуривателю.
  7. Проверяется работа системы.

При такой схеме
светодиодная лента будет работать только при работающем моторе машины. Помимо
этого, ее подключить или отключить с помощью блока управления. Главный
недостаток такого способа – постоянно занятый прикуриватель. Поэтому чтобы
подсоединить другие системы (обогрева, зарядника), нужно будет отключать
подсветку.

Через резистор

Недостаток выше
приведенной схемы в том, что по факту на выходе напряжение тока больше 12 вольт
и равно примерно 14-15 В. Естественно, это приведет к стабильному перегоранию
лед-элементов и преждевременному их износу, снижению срока службы. Чтобы этого
не происходило, в схему на входе нужно добавить токоограничитель – резистор.
При этом он обязательно должен быть рассчитан на общую нагрузку в собираемой
цепи. Покупной это будет вариант или самодельный – прежде чем подключить его,
необходимо проверить соответствие заявленных показателей напряжения с
действительными с помощью вольтметра.

С помощью линейного стабилизатора

Более оптимальный
вариант, хотя и более сложный, как подключить светодиодную ленту в машине, это
ввести в цепочку стабилизатор напряжения. Самая простая его модель – линейная.
Тем, кто имеет опыт в изготовлении радиотехники, ее под силу изготовить своими
руками по следующей схеме:

Лучшие способы подключения светодиодной ленты в машине

По факту модель будет выдавать ток напряжением 12 вольт и силой тока 1 ампер. Собирается она на микросхеме модификации КРЕН 7812. Минус такого устройство – постоянный перегрев. Поэтому под нее нужно подбирать хороший радиатор. Естественно, изготавливать ее есть смысл только тому, у кого есть опыт монтажа подобных приборов и возникла необходимость сэкономить. Ведь сегодня вполне доступны более совершенные импульсные современные стабилизаторы для машин.

С импульсным стабилизатором

Импульсный стабилизатор
отличается от вышеописанного тем, что более мощный, не перегревается и
характеризуется следующим набором параметров:

  1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
  2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
  3. Автоматическая защита от короткого замыкания и нагрева.
  4. Рабочая температура – от -40 до +80С.
  5. Коэффициент преобразования – до 95%.
  6. Низкая цена – от 3 до 4 $.
  7. В основе содержит микросхему LM2596.
Лучшие способы подключения светодиодной ленты в машине

Один из существенных
плюсов покупного импульсного стабилизатора – компактность – он примерно в 10
раз меньше линейного аналога.

Меры предосторожности при монтаже

В ходе монтажа
светодиодной ленты в машину рекомендуется соблюдать ряд следующих мер
предосторожностей:

  1. Перед началом работ с автоэлектрикой обязательно отключать аккумулятор, разъединив провода от клемм.
  2. Лед-полоска должна выбираться строго с условиями эксплуатации по степени защиты от сырости.
  3. Располагать подсветку в салоне машины необходимо так, чтобы она не ослепляла водителя.
  4. В ходе монтажа светодиодные ленты должны изгибаться только в рамках, установленных производителем, чтобы не повредить их.
  5. Для пайки допустимо применять паяльник небольшой мощности.
  6. Общая длина последовательно соединенных отрезков лед-полоски не должна превышать 5 метров, в противном случае нужно использовать параллельное подключение.
  7. В ходе подсоединения лент важно соблюдать полярность контактов.
  8. Применение в схеме стабилизатора сделает работу подсветки более качественной и продлит срок ее службы.
  9. Если в цепи применяется блок питания, его мощность должна быть выше на 25% суммарного аналогичного показателя для всех лэд-элементов.
  10. Между лентой и металлическим корпусом машины должна находиться изоляционная прокладка.
  11. Все отверстия для крепежа подсветки в автомобильном кузове обязательно должны обрабатываться антикоррозийным составом.
  12. Перед запуском системы питания нужно удостовериться в правильности собранной схемы.

Важно! Прежде чем установить и подключить светодиодную ленту в фары машины, нужно узнать, насколько это будет соответствовать нормам закона. В противном случае можно быть оштрафованным ближайшей дорожно-патрульной службой.

Основные выводы

Чтобы правильно
подключить светодиодную ленту в машине, необходимо подобрать ее исходя из таких
параметров, как:

  1. Степень защиты
    от воды и пыли – IP-индекс.
  2. Размер
    лед-кристаллов.
  3. Плотность диодов
    на 1 метр длины.
  4. Мощность.
  5. Оттенок
    светового потока.
  6. Рабочее
    напряжение.

Прежде чем начать монтажные работы, нужно точно спланировать, сколько и каких отрезков ленты и в каком месте будет установлено. Также нужно подготовить все необходимые расходники и инструменты. Подключить светодиодную ленту в машине легче всего через прикуриватель. Для стабильности ее работы и сохранения долговечности в схему нужно установить резистор или линейный, а лучше импульсный стабилизатор напряжения. В ходе работ нужно соблюдать правила безопасности.

Если вы владеете
информацией о том, как еще можно подключить светодиодную ленту в машине,
обязательно поделитесь ей в комментариях.
