Cветодиодные ленты и модули SMD led 5730: характеристики, схемы

Светодиоды серии smd 5730 – одни из наиболее востребованных источников света в своей категории. Это обусловлено оптимальным сочетанием основных технических характеристик: размеры, световой поток и электрическая мощность.

Размеры и параметры

SMD 5730 являются наиболее яркими светодиодами, что объясняет их популярность среди прочих светодиодных источников света.

Основные технические характеристики SMD led 5730 приведены в нижеследующей таблице:

п.п.

Техническая характеристика Единица измерения Величина измеряемого показателя
1 Световой поток Лм 45-50/110+
2 Электрическая мощность Вт 0,5/1
3 Температура эксплуатации ˚С – 40 – + 65
4 Температура хранения ˚С – 55 – + 100
5 Температура пайки ˚С 300
6 Номинальный ток мА 150
7 Рабочее напряжение В 3,1–3,3
8 Геометрические размеры (Д×Ш) мм 5,7×3,0
9 Угол свечения градус 120
10 Индекс светопередачи Ra 60-80
11 Цветовая температура К 3000-7500

К сведению! Световая температура приведена во всем диапазоне белого типа свечения: теплый (3000–4000К), нейтральный (4300–4800К), чистый белый (5000–5800К) и холодный (6000–7500К).

smd 5730

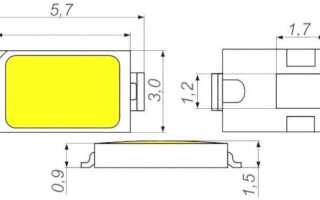

Размеры smd 5730

От половины до ватта

В последнее время на рынке светотехнических изделий появились новые модификации светодиодов рассматриваемой серии.

Их отличиями от стандартных моделей стали такие особенности, как большая электрическая мощность и увеличенный световой поток.

Важно! Модели, обладающие мощностью 1,0 Вт, маркируются как 5730-1 и оснащаются двумя кристаллами. Световой поток в таких устройствах может составлять 158 Люмен.

Использование smd 5730

Использование smd 5730 при изготовлении автомобильных ламп

Где используются

Благодаря своим техническим особенностям, обеспечивающим высокую яркость свечения при низкой электрической мощности, SMD led 5730 широко используются при изготовлении различных светотехнических устройств, а именно:

  • источники света (лампы), используемые для искусственного освещения в помещениях различного назначения;
  • автомобильные лампы разного типа использования (наружное освещение, световая индикация, подсветка);
  • светильники наружного освещения;
  • светодиодные ленты, используемые в качестве искусственного освещения, подсветки и декорирования как внутри помещений, так и на открытом воздухе.
Лампа с цоколем Е27, с smd 5730
Светодиодный прожектор, модель “11000LM” с датчиком движения
Светодиодная лента 5730 используется для искусственного освещения и подсветки при декорировании помещений

Светодиодные ленты 5730

Благодаря яркому свечению, свойственному SMD 5730, изготовленные с их использованием Led ленты успешно используются в качестве основного источника искусственного освещения в помещениях различного типа (административные, общественные, жилые).

Мощность светодиодной ленты smd 5730 зависит от количества светодиодов, размещенных на одном погонном метре изделия. Это выражается в значениях, приведенных в нижеследующей таблице:

Тип светодиода Электрическая мощность одного SMD,

Вт

Количество светодиодов на одном метре изделия,

штук

Общая электрическая мощность одного метра LED ленты,

Вт

SMD 5730-05 0,5 15 7,5
30 15
60 30
SMD 5730-1 1,0 15 15
30 30
60 60

Количество светодиодов, размещенных на одном метре Led ленты, отображается на ее маркировке.

Как правило, светодиодные ленты реализуются мерной длины, которая составляет 5 метров.

Характеристики мощных светодиодов 5730 и их применение

Внешний вид ленты с делением на сегменты и линией разреза

В зависимости от вида покрытия светодиодные ленты бывают различных степеней защиты (код IP), которые регламентированы ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)».

Изделия с наивысшей степенью защиты IP65 – IP68 могут быть использованы во влажных и сырых помещениях, а также непосредственно в воде для подсветки аквариумов и бассейнов.

Рабочее напряжение для подобных источников искусственного освещения бывает двух типов: 12 и 24 Вольта постоянного тока. Для управления их работой используются специальные устройства, позволяющие регулировать силу светового потока, – диммеры.

лента в работе

Светодиодная лента в работе

В связи с достаточно большой электрической мощностью, ленты серии SMD 5730 выделяют значительное количество тепла во время использования. Из-за этого монтаж подобных изделий необходимо выполнять с использованием алюминиевого профиля, который позволяет обеспечить теплоотвод и тем самым продлить сроки эксплуатации светодиодов.

На основе Led ленты серии SMD 5730 изготавливаются модули различной формы и размера, используемые при изготовлении светильников разного типоразмера и конфигурации.

Светодиодные ленты серии SMD 5730 – это индивидуальный стиль в оформлении домашнего интерьера и качественные показатели искусственного освещения.
