Если ты заглядывал во внутренности современного электронного прибора, то наверняка обратил внимание на то, что радиоэлементы выглядят совсем не так, как у аппаратуры, выпущенной 25-30 лет назад. Обычные транзисторы, диоды и микросхемы заменили детали размером с булавочную головку, припаянные прямо поверх платы. Такие детальки, получившие название SMD, нередко похожи, как две капли воды. Как отличить одну от другой и узнать ее тип и назначение? Сегодня мы поговорим о SMD диодах, стабилитронах и их маркировке, а заодно научимся отличать один тип приборов от другого.
Что такое SMD
Прежде всего, что означает «SMD» и откуда такое странное название? Все очень просто: это аббревиатура от английского выражения Surface Mounted Device, означающего прибор, монтируемый на поверхность.
То есть, в отличие от обычной радиодетали, ножки которой вставляются в отверстия в печатной плате и припаиваются с другой ее стороны, smd прибор просто накладывается на контактные площадки, предусмотренные на плате, и с этой же стороны припаивается.
Технология поверхностного монтажа не только позволила уменьшить габариты элементов и плотность элементов на плате, но и существенно упростила сам монтаж, с которым сегодня легко справляются роботы. Автомат прикладывает электронный компонент к нужному месту платы, разогревает это место ИК светом или лазером до температуры плавления нанесенной на площадки паяльной пасты, и монтаж элемента выполнен.
Корпуса SMD элементов
Полупроводниковые приборы, предназначенные для поверхностного монтажа, выпускаются в корпусах различных типов. Для диодов и стабилитронов основные из них: металлостеклянные цилиндрические и пластмассовые (керамические) прямоугольные.
Ниже я привожу стандартные размеры SMD корпусов полупроводниковых приборов в зависимости от типа.
Типоразмеры металлостеклянных импортных SMD полупроводников
|
Тип корпуса
|
Общая длина, мм
|
Ширина контактных площадок, мм
|
Диаметр, мм
|
| DO-213AA (SOD80) | 3.5 | 0.48 | 1.65 |
| DO-213AB (MELF) | 5.0 | 0.48 | 2.52 |
| DO-213AC | 3.45 | 0.42 | 1.4 |
| ERD03LL | 1.6 | 0.2 | 1.0 |
| ERO21L | 2.0 | 0.3 | 1.25 |
| ERSM | 5.9 | 0.6 | 2.2 |
| MELF | 5.0 | 0.5 | 2.5 |
| SOD80 (miniMELF) | 3.5 | 0.3 | 1.6 |
| SOD80C | 3.6 | 0.3 | 1.52 |
| SOD87 | 3.5 | 0.3 | 2.05 |
Типоразмеры импортных SMD полупроводников в пластмассовом и керамическом корпусах
|
Тип корпуса
|
Длина с выводами, мм
|
Длина без выводов, мм |
Ширина, мм
|
Высота, мм
|
Ширина вывода, мм
|
| DO-215AA | 6.2 | 4.3 | 3.6 | 2.3 | 2.05 |
| DO-215AB | 9.9 | 6.85 | 5.9 | 2.3 | 3.0 |
| DO-215AC | 6.1 | 4.3 | 2.6 | 2.4 | 1.4 |
| DO-215BA | 6.2 | 4.45 | 2.6 | 2.95 | 1.3 |
| ESC | 1.6 | 1.2 | 0.8 | 0.6 | 0.3 |
| SOD-123 | 3.7 | 2.7 | 1.55 | 1.35 | 0.6 |
| SOD-123 | 2.5 | 1.7 | 1.25 | 1.0 | 0.3 |
| SSC | 2.1 | 1.3 | 0.8 | 0.8 | 0.3 |
| SMA | 5.2 | 4.1 | 2.6 | – | 1.7 |
| SMB | 5.4 | 4.3 | 3.6 | – | 2.3 |
| SMC | 7.95 | 6.8 | 5.9 | – | 3.3 |
Что касается светоизлучающих SMD диодов (светодиодов), то тут все проще. Реальные размеры этих приборов соответствуют их типоразмеру. К примеру, светодиод SMD 2835 имеет вид прямоугольника с размерами 2.8 х 3.5 мм, а 5050 – 5 х 5 мм.
Маркировка SMD полупроводников
С корпусами мы разобрались, но ведь в корпусе одного и того же типоразмера могут находиться приборы с абсолютно различными характеристиками. Как определить, что у тебя в руках? Для этого служит та или иная маркировка, которая наносится на корпус прибора.
Диоды
SMD диоды в цилиндрических корпусах обычно имеют цветную маркировку – помечаются одной или двумя цветными полосками, расположенными у вывода катода.
Таблица цветовой маркировки импортных SMD диодов в цилиндрическом корпусе
|
Тип прибора
|
Цвет маркировки*
|
| BAS32, BAS45, BAV105, LL4148, 50, 51,53, LL4448, BB241,BB249 | Черный |
| LL4148, LL914 | Черный и коричневый |
| LL4150, BB219 | Черный и оранжевый |
| LL300 | Коричневый и зеленый |
| LL4448 | Коричневый и черный |
| BA682 | Красный |
| BA683 | Красный и оранжевый |
| BA423L | Красный и зеленый |
| LL600 | Красный и белый |
| LL3595 | Оранжевый и желтый |
| BZV55,BZV80,BZV8 | Желтый |
* – полоски маркировки расположены ближе к выводу катода
Используется подобная маркировка и для диодов в прямоугольном корпусе:
Цветовая маркировка SMD диодов в корпусах SOD-123
|
Тип диода
|
Цвет маркировки*
|
| BA620, BB620 | красная |
| BA619, BB619 | желтая |
| BA585 | зеленая |
| BA582, 583, 584 | голубая |
| BA512, 515, BB515, 811 | белая |
* – полоска маркировки расположена ближе к выводу катода
Некоторые производители наносят на свои приборы символьную или цифровую маркировку.
Символьная маркировка SMD диодов, включая диоды Шоттки
|
Тип диода
|
Маркировка
|
| BAS16 | JU/A6 |
| BAS21 | JS |
| BAV70 | JJ/A4 |
| BAV99 | JK; JE; A |
| BAW56 | JD; A1 |
| BAT54S1 | L44 |
| BAT54C1 | L43 |
| BAV23S | L31 |
Полупроводниковые сборки
Нередко производители встраивают в один корпус сразу несколько диодов. Это не только уменьшает габариты всей конструкции, но и упрощает монтаж. Такие приборы называют SMD сборками. В зависимости от типа и назначения SMD сборка может состоять из самого различного количества полупроводников: от двух до нескольких десятков, причем соединяться между собой тем или иным образом они могут внутри самой SMD сборки.
К примеру, весьма распространенное соединение двух диодов Шоттки, использующихся в импульсных выпрямителях, – анодами или катодами. Не менее популярны и готовые выпрямительные мосты SMD, состоящие из четырех полупроводников. Как и обычные диоды, сборки имеют соответствующую маркировку.

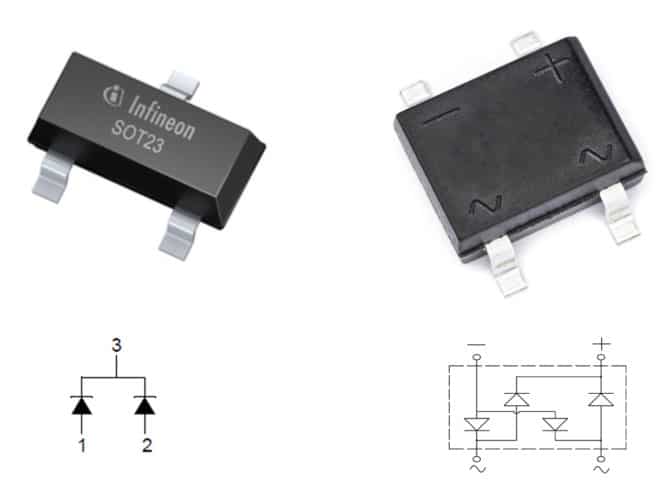

Двухдиодная SMD сборка BAV70 и мост DB107GS – внешний вид и их электрическая схема
Выпускаются такие SMD приборы в корпусах SOT, TSOP SSOP и могут иметь разное количество выводов, которое зависит от количества полупроводников и внутренней схемы их соединения. Маркировку наиболее популярных сборок я привожу ниже.
Маркировка полупроводниковых SMD сборок компании Hewlett Packard
| # |
Цоколевка
|
Состав сборки
|
Тип корпуса |
| 2 | D1i | 2 последовательных диода | SOT23 |
| 3 | D1j | 2 диода общий анод | SOT23 |
| 4 | D1h | 2 диода общий катод | SOT23 |
| 5 | D6d | 2 диода | SOT143 |
| 7 | D6c | 4 диода, включенных кольцом | SOT143 |
| 8 | D6a | диодный мост | SOT143 |
| С | D2b | 2 диода | SOT323 |
| Е | D2c | 2 диода общий анод | SOT323 |
| F | D2d | 2 диода общий катод | SOT323 |
| K | D7b | 2 диода | SOT363 |
| L | D7f | 3 диода | SOT363 |
| M | D7g | 4 диода общий катод | SOT363 |
| N | D7h | 4 диода общий анод | SOT363 |
| P | D7i | диодный мост | SOT363 |
| R | D7j | 4 диода, соединенных в кольцо | SOT363 |
Маркировка полупроводниковых SMD сборок в корпусах SOT23 и SOT323
|
Тип прибора
|
Маркировка | Состав сборки |
Корпус
|
| BAV70 | JJ/A4 | 2 диода | SOT23 |
| BAV99 | JK, JE, A7 | ||
| BAW56 | JD, A1 | ||
| BAT54S | L44 | 2 Шоттки | |
| BAT54C | L43 | ||
| BAV70W | A4 | 2 диода | SOT323 |
| BAV99W | A7 | ||
| BAW56W | A1 | ||
| BAT54AW | 42 | 2 Шоттки | |
| BAT54CW | 43 | ||
| BAT54SW | 44 |
Стабилитроны
Стабилитроны и диоды могут иметь как цветовую, так и символьную маркировку:
Цветовая маркировка SMD стабилитронов в стеклянном цилиндрическом корпусе
|
Тип стабилитрона
|
Цвет маркировки*
|
| BAV105, BB240 | Зеленый |
| BAV100 | Зеленый и черный |
| BAV101 | Зеленый и коричневый |
| BAV102 | Зеленый и красный |
| BAV103 | Зеленый и оранжевый |
| BAS81, 82, 83, 85, 86 | Серый |
| BB219 | Белый |
| BB215 | Белый и зеленый |
* – полоски маркировки расположены ближе к выводу катода
Символьная маркировка SMD стабилитронов BZX84 в прямоугольном корпусе
|
Тип прибора
|
Маркировка
|
Напряжение стабилизации, В
|
| BZX84C2V7 | W4 | 2.7 |
| BZX84C3V0 | W5 | 3.0 |
| BZX84C3V3 | W6 | 3.3 |
| BZX84C3V9 | W8 | 3.9 |
| BZX84C4V3 | Z0 | 4.3 |
| BZX84C4V7 | Z1 | 4.7 |
| BZX84C5V1 | Z2 | 5.1 |
| BZX84C5V6 | Z3 | 5.6 |
| BZX84C6V2 | Z4 | 6.2 |
| BZX84C6V8 | Z5 | 6.8 |
| BZX84C7V5 | Z6 | 7.5 |
| BZX84C8V2 | Z7 | 8.2 |
| BZX84C9V1 | Z8 | 9.1 |
| BZX84C10 | Z9 | 10.0 |
| BZX84C12 | Y2 | 12.0 |
| BZX84C15 | Y4 | 15.0 |
| BZX84C18 | Y6 | 18.0 |
| BZX84C20 | Y8 | 20.0 |
Символьная маркировка SMD стабилитронов BZT52 в прямоугольном корпусе
|
Тип прибора
|
Маркировка
|
Напряжение стабилизации, В
|
| BZT52C3V3S | W4 | 3.3 |
| BZT52C3V9S | W6 | 3.9 |
| BZT52C4V3S | W7 | 4.3 |
| BZT52C4V7S | W8 | 4.7 |
| BZT52C5V1S | W9 | 5.1 |
| BZT52C6V8S | WB | 6.8 |
Светодиоды
Маркировка на SMD светодиодах обычно не проставляется (исключение могут составлять подделки – на них частенько наносят маркировку для большей убедительности), а их цифровое обозначение говорит лишь о размерах прибора. Всю остальную информацию можно найти в документации, прилагаемой к SMD светодиодам, или из таблички, которую я привожу ниже:
Основные характеристики SMD светодиодов различных типов
|
Тип прибора
|
Мощность, Вт
|
Световой поток, лм
|
Габариты, мм
|
| 2828 | 0.5 | 50 | 2,8 x2,8 |
| 2835 (a) | 0.2 | 29 | 2,8 x3,5 |
| 2835 (b); | 0.5 | 63 | 2,8 x3,5 |
| 2835 (c) | 1 | 130 | 2,8 x3,5 |
| 3014 | 0.1 | 9-12 | 3,0 x 1,4 |
| 3020 | 0.06 | 5.4 | 3,0 x 2,0 |
| 3020 (b) | 0.5 | 3,0 x 2,0 | |
| 3020 (c) | 1 | 125 | 3,0 x 2,0 |
| 3030 | 0.9 | 110-120 | 3,0 x 3,0; |
| 3228 | 1 | 110 | 3,2 x 2,8 |
| 3258 | 0.2 | 6 | 3,2 x 5,8 |
| 3528 (a) | 0.06 | 7 | 3,5 x 2,8 |
| 3528 (b) | 1 | 110 | 3,5 x 2,8 |
| 3535 (a) | 0.5 | 35-42 | 3,5 x 3,5 |
| 3535 (b) | 1 | 110 | 3,5 x 3,5 |
| 3535 (c) | 2 | 3,5 x 3,5 | |
| 4014 | 0.2 | 22-32 | 4,0 x 1,4 |
| 4020 | 0.5 | 55 | 4,0 x 2,0 |
| 5050 | 0.2 | 14-22 | 5,0 x 5,0 |
| 5060 | 0.2 | 26 | 5,0 x 6,0 |
| 5630 | 0.5 | 30-45 | 5,6 x 3,0 |
| 5730 | 0.5 | 30-45 | 5,7 x 3,0 |
| 5733 | 0.5 | 35-50 | 5,7 x 3,3 |
| 5736 | 0.5 | 40-55 | 5,7 x 3,6 |
| 7014 (a) | 0.5 | 35-49 | 7,0 x 1,4 |
| 7014 (b) | 1 | 110 | 7,0 x 1,4 |
| 7020 | 1 | 110 | 7,0 x 2,0 |
| 7020 | 0.5 | 40-55 | 7,0 x 2,0 |
| 7030 | 1 | 110 | 7,0 x 3,0 |
| 8520 (a) | 0.5 | 55-60 | 8,5 x 2,0 |
| 8520 (b) | 1 | 110 | 8,5 x 2,0 |
Как видно из таблички, прибор 2835 может выпускаться в трех модификациях – на 0.2, 0.5 и 1 Вт. Более того, существует множество подделок, когда в корпус типоразмера 2835 умельцы встраивают кристалл любой мощности – от 0.1 Вт и ниже. А чтобы подделка выглядела убедительнее, как я уже писал выше, жулики могут даже поставить маркировку! Ни визуально, ни по типоразмеру определить, что у тебя действительно находится в руках, нельзя. Это можно сделать только по сопроводительной документации и ориентировочно по цене – чем она ниже, тем мощность светодиода меньше.
Но и это еще не все. Светодиод одного и того же типоразмера может иметь различную цветовую температуру и даже цвет. У тех же 2835 свет может быть теплым, дневным и холодным, а, к примеру, SMD 3020 может оказаться любого цвета свечения.
Изделие 5050 оснащен тремя кристаллами, размещенными в одном корпусе, причем каждый из них тоже может иметь свой цвет свечения. Вся эта информация находится только в сопроводительной документации.
Вот и закончилась наша беседа об SMD полупроводниках и их маркировке. Теперь ты знаешь, какими они бывают, а при необходимости и сможешь по маркировке определить тип SMD диода, стабилитрона или светодиода, который держишь в руках.
