Люстра из светодиодной ленты своими руками: пошаговая инструкция

Использование светодиодных осветительных приборов — экономичный, практичный и простой способ сделать своё жилище светлым и комфортным. У светодиодов масса преимуществ перед лампами накаливания. Изготовить люстру из светодиодной ленты своими руками может даже неопытный мастер, сэкономив деньги на приобретении готовой конструкции.

Что нам понадобится для работы

Прежде чем приступить к изготовлению люстры из светодиодной ленты, нужно определить ее конструкцию, габариты, форму. Прикинуть, какие материалы необходимы и в каком количестве, а также подготовить нужные инструменты. Для любой выбранной конструкции светильника обязательно потребуются:

  • гибкая плата со светодиодами;
  • блок питания на напряжение 12 вольт, иногда применяются светодиодные ленты на напряжение 24 вольта или выше, но это довольно редкие конструкции;
  • паяльник вместе с канифолью и оловом;
  • ножницы;
  • изолента.

Внимание! Использовать кислоту при пайке LED ленты нельзя, так как пары кислоты могут повредить провода и при дальнейшем использовании будут разрушаться соединения.

При выборе опорной конструкции и её формы следует помнить, что такой платы со светодиодами можно устанавливать как на ровную, так и на криволинейную поверхность. Нужно также, чтобы опорная поверхность эффективно отводила тепло, чтобы светодиоды не перегревались.

Как выбрать светодиодную ленту

Основой светодиодной полосы является пластиковая полоска, на которой размещены светодиоды и резисторы. На ней могут быть установлены разные диоды, например SMD 3528 или SMD 5050. Цифры в маркировке показывают их размер. С увеличением габаритов растёт также их яркость и мощность. Учитывайте — чем выше плотность расположения светодиодов, тем больше света излучает полоска.

Маркировка ленты

Маркировка ленты в зависимости от размеров светодиодов

Светодиодные ленты различаются по уровню защиты:

  • IP33 — силиконовый защитный слой отсутствует;
  • IP44 — устойчивы к воздействию пыли и влаги;
  • IP65 — кроме защиты от пыли и влаги, гарантирована высокая эластичность при низких температурах;
  • IP67 — для защиты применяется прочная силиконовая трубка;
  • IP68 — защитное покрытие изготовлено из двухслойной трубки со специальным наполнителем.

Приборы с защитой IP67 и IP68 подходят для освещения бассейнов и различных водоёмов.

Кроме этого, при выборе ленты обратите внимание на цвет свечения, количество цветов и направление свечения.

Расчёт мощности светодиодной люстры по площади помещения

Расчёт светодиодной люстры начинайте с определения требуемой для вашего помещения величины светового потока, который измеряется в люменах. Для этого нужно перемножить норму освещённости (величину для разных помещений найдёте в таблице ниже), площадь помещения, измеренную в квадратных метрах, и коэффициент высоты потолков.

Таблица 1. Нормы освещённости.

Тип помещения

Норма освещенности, лк

Тип помещения

Норма освещенности, лк

Офис общего типа 300 Кухня и жилые комнаты 150
Офис, где проводятся чертежные работы 500 Детская 200
Конференц-зал 200 Ванная, душевые 50
Лестницы 50–100 гардеробная 75
Коридор, холл 50–75 Библиотека и кабинет 300
Архивные помещения 75 Лестницы в жилых помещениях 20
Кладовые и подсобки 50 Бассейн, сауна 100

Таблица 2. Коэффициент высоты потолков.

Высота потолков, м

Коэффициент

2,5… 2,7

1

2,7… 3

1,2

3… 3,5

1,5

3,5… 4

2

Зная световой поток для освещения помещения, создаваемый одним метром гибкой платы (обычно приводится в технических характеристиках), можно правильно определить длину полосы. Для этого разделите величину необходимого освещения на количество света, излучаемого одним метром гибкой платы.

Пример расчёта:

Определим, сколько метров ленты подготовить для освещения гостиной площадью 20 квадратных метров с высотой потолка 2,7 метра. Световой поток 720 лм/м.

Рассчитаем нужный световой поток:

Е = X * Y * Z = 150 * 20 * 1,2 = 3600 лм,

Где X — норма освещенности, для гостиной равна 150,

Y — площадь помещения,

Z — коэффициент, зависящий от высоты потолка 1,2.

Необходимая длина ленты:

L = 3600 / 1,2 = 5 м.

Значит, для освещения данного помещения потребуется 5 метров светодиодной полосы.

Подбор блока питания по мощности

Чем мощнее блок питания для светодиодных светильников, тем дороже стоит. Чтобы не переплачивать, потребуется определить минимальную достаточную мощность, потребляемую осветительным прибором.

Для расчёта потребуется знать нагрузку на один метр (обычно производители указывают данное значение в технических характеристиках) и длину платы. Перемножив значения этих двух величин, и умножив полученное значение на коэффициент запаса прочности, который равен 1,5, получаем требуемую нагрузку на блок питания. Определяем электрическую нагрузку на метр ленты, зная, какие светодиоды применяются и какое количество на одном метре размещено, по таблице:

Таблица нагрузки

Таблица для определения создаваемой лентой нагрузки

Пример расчёта:

Лента длиной 5 метров, нагрузка на метр равна 14,4 Вт/м. Определить минимальную достаточную мощность блока питания.

Чтобы узнать нагрузку на блок питания, умножаем мощность, потребляемую одним метром гибкой платы, на ее длину и коэффициент запаса прочности:

Рб = Рл * Lл * К = 14,4 * 5 * 1,5 = 108 Вт.

Мощность приобретаемого блока питания должна быть ближайшей большей. Например, в нашем примере можно подключить блок питания на 120 Вт.

блок питания

Маркировка блока питания

Приступаем к работе — пошаговая инструкция по изготовлению

При монтаже любой конструкции, сделанной на основе гибкой платы со светодиодами, учитывайте такие особенности:

  • источник питания должен находиться как можно ближе к полосе, чтобы избежать потери яркости из-за слишком длинных соединительных проводов;
  • если конструкция, на которую крепится световая полоса, сделана из металла, то соединения необходимо изолировать от основания, чтобы избежать замыканий.

Конструкция светодиодной люстры из дерева

Для изготовления светильника из гибкой ленты со светодиодами потребуются такие материалы:

  • две доски 100х20 длиной по 1500;
  • четыре бруска 40х20 мм, длиной по 1600 мм.;
  • 8 саморезов диаметром 3,5 мм и 16 диаметром 2,5 мм, длиной 40 мм;
  • 8 финишных гвоздей длиной 20 мм;
  • матовое стекло размером 700 на 700 мм;
  • шуруп полукольцо — 8 штук;
  • гибкая осветительная плата и блок питания к ней.

Кроме этого, для построения люстры из дерева потребуются такие инструменты: ножовка, электрическая дрель, набор отвёрток, стамеска, сверло диаметром 4 мм.

Как сделать светильник или люстру из светодиодной ленты своими руками

Пошаговая инструкция по изготовлению:

  • От доски 100х20 отпиливаем ножовкой два куска длиной 705 мм. От другой — два бруска длиной 745 мм.
  • Сбиваем короб. Проверяем внутренний размер короба, он должен быть 705 на 705 мм.
Как сделать светильник или люстру из светодиодной ленты своими руками

Короб

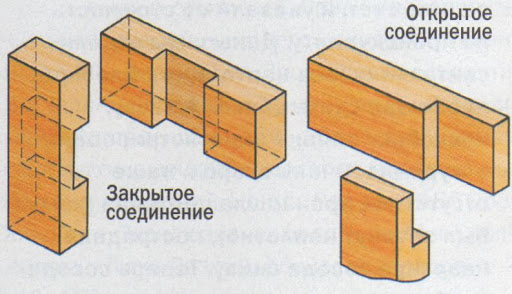

  • От доски 100х20 отпиливаем два куска длиной по 845 мм каждый. Наносим две разметочные линии на расстоянии 40 и 80 миллиметров от края доски. Делаем по ним пропилы на глубину 10 мм и стамеской удаляем древесину между ними. У нас получились заготовки для соединения в полдерева.
Как сделать светильник или люстру из светодиодной ленты своими руками

Заготовки
  • Собираем рамку и кладём её на короб. Крепим получившуюся конструкцию двумя саморезами с каждой стороны.
сруб

Делаем сруб
  • Измеряем внутренний размер рамки;
размер сруба

Внутренний размер сруба
  • по полученным размерам изготавливаем два бруска и соединяем их по центру в полдерева;
бруски

Соединяем бруски
  • устанавливаем получившуюся конструкцию;
Как сделать светильник или люстру из светодиодной ленты своими руками

Монтируем конструкцию
  • прибиваем гвоздями декоративные уголки на большой короб;
декоративные уголки

Устанавливаем декоративные уголки
  • переворачиваем получившуюся конструкцию и устанавливаем матовое стекло; фиксируем его бруском, который монтируем посередине короба; после монтируем блок питания и светодиодную ленту;
матовое стекло

Устанавливаем матовое стекло, блок питания и светодиодную ленту
  • вставляем подвесные крючки;
подвесные крючки

Устанавливаем подвесные крючки
  • такие же крючки крепим к потолку;
подвесные крючки на потолок

Устанавливаем подвесные крючки на потолок

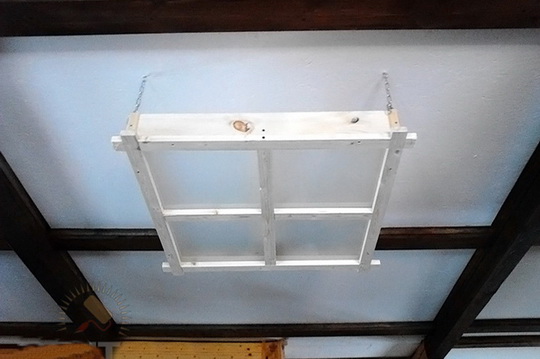

  • монтируем люстру на потолок;

Монтируем люстру на потолок

  • красим деревянные части конструкции;
люстра

Красим люстру
  • подключаем люстру к электрической сети и включаем её.
Как сделать светильник или люстру из светодиодной ленты своими руками

Подключаем люстру

Ещё идеи для самоделок

Существует ещё много идей, как сделать светильник из светодиодной ленты. Например, можно сделать люстру, используя старый каркас от люминесцентного осветительного прибора. Для изготовления каркаса также подойдёт металлический профиль. Красиво выглядит источник света со светодиодом, смонтированный на подвесном потолке по периметру.

светодиодная ленты на подвесном потолке

Использование светодиодной ленты на подвесном потолке

Как переделать люминесцентный светильник в светодиодный

Из люминесцентной люстры легко сделать светильник на светодиодной ленте. Для этого нужно:

  • убрать из светильника люминесцентные лампы, стартеры, дроссели и другие ненужные элементы;
  • разрезать осветительную полосу по длине светильника;
  • приклеить получившиеся отрезки к корпусу светильника;
  • спаять полосы параллельно между собой, соблюдая полярность;
  • подсоединить блок питания.

Как видите, переделать своими руками люстру или светильник просто. Ниже показано несколько примеров такой работы.

Как сделать светильник или люстру из светодиодной ленты своими руками

Установка светодиодных лент в люминесцентный светильник
настольная лампа

Светодиодная лента в настольной лампе

Как заменить светодиодную ленту в готовой люстре

Существуют две причины, почему люстра перестала светиться: либо вышел из строя блок питания, либо перегорела гибкая плата. Чтобы убедиться в исправности источника питания, нужно на его выходе померить напряжение: если оно равно 12 В, то он исправен, и причина поломки находится в самой ленте.

Самая большая трудность при замене светодиодной ленты состоит в выборе новой по цвету и мощности. Поэтому прежде, чем поменять её, нужно внимательно подобрать такую же или близкую по техническим характеристикам.

Замена полосы происходит в таком порядке:

  • разбираем старую люстру;
  • демонтируем вышедшую из строя ленту;
  • приклеиваем на ее место новую световую полоску.

Вот и все, что нужно, чтобы сделать, отремонтировать светильник.
