Как подключить светодиодную ленту к 220, различные варианты

С помощью светодиодной ленты можно создать разные варианты подсветки практически любых объектов. Существует несколько исполнений таких источников света, кроме того, все они характеризуются достаточной гибкостью для установки на поверхностях разных конфигураций. Если выбрать влагозащитную ленту, можно использовать ее для освещения улицы, помещений с высоким уровнем влажности и даже установить под водой.

Виды и область применения

Существует всего четыре исполнения кристаллов: с красным, синим, зеленым и желтым свечением. Популярный сегодня светодиод с белым излучением получают с помощью кристалла синего свечения и люминофора. На базе этого создано два вида светодиодной ленты:

  • одноцветная;
  • полноцветная.

Последний вариант из указанных называется также RGB-лента. Ее основное отличие заключается в конструкционных особенностях, так как в данном случае предусмотрена установка полицветных светодиодов, содержащих кристаллы разных цветов: красный (R), зеленый (G), синий (B). Отсюда и название таких источников света. Светодиодную ленту этого типа несколько сложнее подключить, так как к блоку питания нужно подвести четыре провода вместо двух, как в случае с одноцветным исполнением.

Устройтсво диодной лентыИспользоваться лента любого из видов может в различных целях: внутри объекта как один из элементов светотехники или в качестве декоративной подсветки, на улице, для освещения небольших объектов, например, аквариума, или при декорировании предметов интерьера (контурная подсветка), в объектах гражданского типа, жилых домах, бассейнах.

В любом случае светодиодную ленту будет легко установить, так как крепится она на клеящий состав или строительный скотч, отличается достаточной степенью прочности на изгиб, что наряду с используемым материалом, покрывающим светодиоды, способствует гибкости.

Зачем используют контроллер?

Учитывая, что в конструкции светодиодной ленты предусмотрены диодные источники света с кристаллами, которые характеризуются разными цветами излучения, то переключение должно осуществляться контроллером. При его отсутствии не будет возможности изменять оттенок свечения. В этом и заключается основное преимущество этого элемента.

Виды RGB контролеров

Различные виды контролеров

Переключение цветов выполняется при помощи пульта управления. В результате смешения свечений разных кристаллов получают множество оттенков. Чтобы подключить светодиодную ленту RGB нужно соединить четыре провода и не напрямую с питающим блоком, а посредством контроллера.

Эта особенность обусловлена тем, что каждый из кристаллов питается от собственного провода. Все контактные соединения промаркированы в соответствии с цветами: R, G, B и V+ (общий провод).

Кроме того, подключение контроллера в зависимости от модели позволит воздействовать на интенсивность свечения GRB-ленты.

Можно выбрать максимально яркое свечение диодов или сделать приглушенный свет в ночное время суток. А еще есть возможность установить режим со светодинамикой, позволяющий легко создать подходящую атмосферу для дискотеки.

Разные варианты соединений

В зависимости от того, какие цели преследуются посредством установки светодиодной подсветки, подбирается соответствующая схема подключения. Для начала следует рассмотреть более простой вариант – монтаж одноцветной ленты. В этом случае не требуется использования контроллера. Достаточно лишь блока питания, который будет понижать напряжение питания до уровня 12 В (значительно реже – 24 В). Схема выглядит следующим образом:

Монтаж одноцветной лентыДля подключения достаточно соединить по два идущих от ленты и блока питания провода в соответствии с полярностью: обычно красный цвет изоляции означает «+», синий или черный – «-». Чтобы можно было управлять подсветкой рекомендуется добавить в схему выключатель. Он обычно устанавливается перед блоком питания. Нередко для аналогичной цели используют диммер (располагается между блоком питания и лентой). Он позволяет регулировать уровень освещенности.

Схема подключения нескольких одноцветных лент будет выглядеть так:

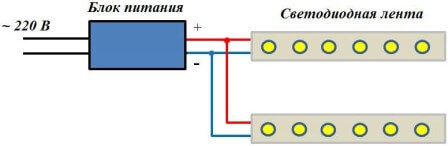

Схема подключения нескольких одноцветных лентВажно помнить, что нецелесообразно выполнять монтаж оборудования последовательно. Все соединения производятся только параллельно. Установка RGB-ленты:

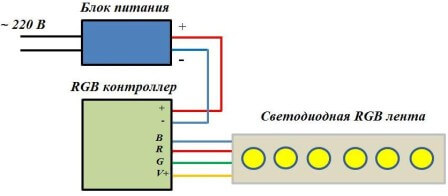

Установка RGB-лентыЗдесь, опять же, необходимо следить за полярностью: «+» подключается к «+», «-» — к «-». Если стоит задача увеличить количество ленточных источников питания, то сначала нужно оценить уровень выдерживаемой контроллером и блоком питания нагрузки. В случае, когда оборудование позволяет, дополнительная RGB-лента монтируется аналогичным способом, что и в случае с одноцветным исполнением, то есть, параллельно:

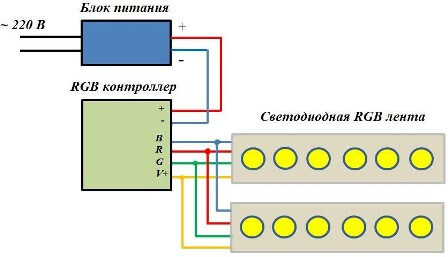

Монтаж дополнительной RGB-лентыЕсли блок питания и контроллер (или только один из этих двух элементов) предназначен для монтажа светодиодных источников света, которые характеризуются большим суммарным током нагрузки, задействуют усилитель. Схема соединения RGB-лент будет иметь такой вид:

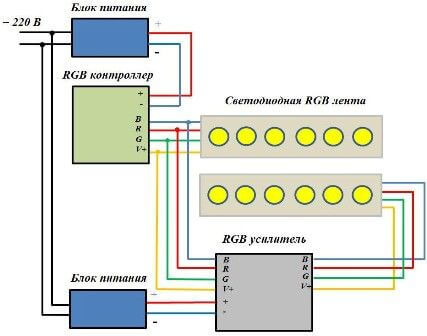

Схема соединения RGB-лентТаким образом, светодиодные источники света в виде ленты являются не менее популярными, чем светильники и прожекторы на базе диодов. При подключении следует учитывать ряд особенностей: необходимо соблюдать полярность, избегать последовательного соединения двух и более лент. А, кроме того, схема должна содержать усилитель, если источники света типа RGB превосходят блок питания или контроллер по совокупной величине тока нагрузки всех подключаемых лент.
