Светодиоды SMD 2835: технические характеристики и виды лент

Сверхъяркие светодиоды, появившиеся относительно недавно, уже успели стать привычными источниками света. Они встраиваются в лампы и ленты, продаются отдельно и собранными в модули. Наиболее популярными на сегодняшний день являются диоды smd 2835. Обладая хорошими характеристиками и относительно небольшой стоимостью, они получили широкое распространение в осветительной технике самого различного назначения. В этой статье мы поговорим об этих полупроводниковых приборах, узнаем, какими они бывают и чем отличаются от светодиодов других типов.

Конструкция и внешний вид

Внешне светодиод выглядит, как керамический прямоугольник размером 2.8 мм х 3.5 мм (отсюда и цифровая маркировка). На одной стороне этого прямоугольника расположен кристалл светодиода, залитый защитным компаундом, с другой – контакты для поверхностного монтажа (отсюда и smd — surface mounted device — прибор, монтируемый на поверхность). Эти контакты служат для питания кристалла и одновременно исполняют роль радиатора, отводящего тепло от полупроводника.

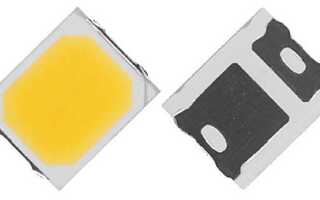

smd 2835

Внешний вид светодиода smd 2835

Для улучшения спектральных характеристик и некоторого изменения цветовой температуры в компаунд добавляется специальный люминофор. Если хорошо присмотреться, то сквозь защитное покрытие можно разглядеть кристалл с токоподводящими проводками.

кристалл светодиода

Сквозь компаунд хорошо виден кристалл светодиода

Технические характеристики

На сегодняшний день светодиоды smd 2835 выпускаются в трех исполнениях:

  • 0.2 Вт;
  • 0.5 Вт;
  • 1 Вт.

Все они одинаковы по внешнему виду и отличаются лишь мощностью кристалла, установленного в корпусе. Отдельно от этих трех типов светодиодов стоит китайская разработка мощностью 0.09 Вт. По сути, это обычная подделка, имеющая стандартную маркировку, но оснащенная маломощным кристаллом со световым потоком в 8 лм.

Стоит такой светодиод недорого, но хуже всего то, что внешне отличить его от нормального фирменного светодиода весьма сложно – кристалл не всегда просматривается через компаунд, и визуально определить его размеры бывает невозможно. В сопроводительной же документации к приборам наши китайские друзья могут указать все что угодно. Единственная возможность не попасть на подделку – не покупать подозрительно дешевые приборы.

Остальные же характеристики светодиодов, включая и китайскую версию, я свел в табличку:

Основные характеристики smd led 2835

Параметр
Светодиод
smd 2835 0.09w
smd 2835 0.2w
smd 2835 0.5w
smd 2835 1w
Потребляемая мощность, Вт 0.09 0.2 0.5 1
Световой поток, лм 8 20 50 100
Рабочий ток, мА 25 60 150 300
Рабочее напряжение, В 3.2 3.2 3.2 3.2
Максимально допустимая температура корпуса, °С +60 +80 +80 +110
Габариты, мм 2.8 х 3.5 2.8 х 3.5 2.8 х 3.5 2.8 х 3.5
Угол излучения, градусов 120 120 120 120

Применение

Благодаря хорошей светоотдаче, большому углу рассеивания, компактности и относительно невысокой стоимости диоды smd 2835 получили самое широкое применение в осветительной технике. Из них собирают светодиодные лампы для общего и локального освещения, их встраивают в светодиодные ленты, которая, в свою очередь, используется как для освещения, так и в декоративных целях.

Встретить smd 2835 можно в карманных фонариках и тактических фонарях. Низковольтные лампы, собранные на их базе, успешно используют автомобилисты, устанавливая их в фары и габариты вместо лампочек накаливания.

Весьма популярны эти приборы у электронщиков и дизайнеров, поскольку smd 2835 можно купить отдельно или собранными в модули различных форм, размеров и мощности.

smd диоды

smd диоды этой серии можно приобрести отдельно или встроенными в готовые осветительные приборы

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

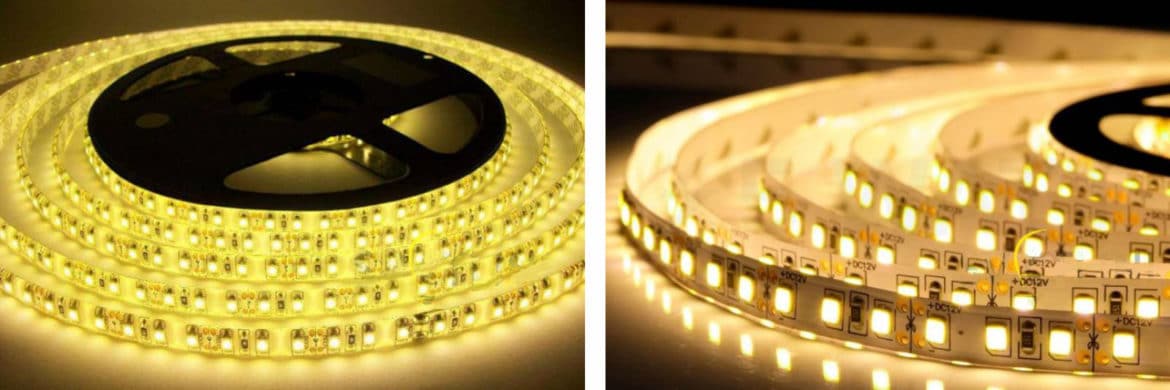

 СЛ  на 60 (слева) и 120 smd светодиодов на метр

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором.

По конструктивному исполнению светодиодная лента различается на:

  • герметичную;
  • пылевлагозащищенную;
  • слабозащищенную;
  • без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

  1. Светодиодная лента smd 2835 120 СW Premium.
  2. Светодиодная лента smd 2835 120 CW Econom.
СW Premium и CW Econom

smd 2835 120 СW Premium (слева) и smd 2835 120 CW Econom

Характеристики первой:

  • светодиодов на 1 м – 120;
  • удельная мощность – 8.4 Вт/м;
  • удельный световой поток – 635 лм/м;
  • напряжение питания – 12 В.

Характеристики второй:

  • светодиодов на 1 м – 120;
  • удельная мощность – 9.6 Вт/м;
  • удельный световой поток – 360 лм/м;
  • напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Как отличить СМД 2835 от 3528

Существует еще один тип светодиодов, которые нередко путают с 2835, – это smd 3528. Мало того, что вводят в заблуждение цифры, так обе модели имеют одинаковые размеры. Тем не менее это абсолютно разные приборы, причем светодиоды 3528 имеют гораздо более скромные характеристики:

  1. Мощность – 0.06 Вт.
  2. Световой поток – 6 лм.
  3. Угол излучения – 100 градусов.

Таким образом, если ты спутаешь эти приборы, то у тебя на руках окажется, к примеру, лента или лампа с удельной мощностью 3.6 Вт/м вместо ожидаемых 14.4 и со световым потоком в 360 лм/м вместо 1200.

Как же отличить один тип светодиодов от другого? Сделать это несложно, поскольку конструктивные особенности каждого из них видно даже невооруженным глазом:

smd 3528 и smd 2835

Внешний вид светодиодов smd 3528 и smd 2835

Во-первых, кристалл у smd 2835 покрыт компаундом на всей площади корпуса, а у модели 3528 покрытие занимает лишь небольшой круглый пятачок. Кстати, именно из-за такого маленького пятачка угол рассеивания последнего сужен до 100 градусов.

Во-вторых, поскольку smd 2835 имеет минимум вчетверо большую мощность, он сильнее нагревается, а значит, требует более эффективного отвода тепла. А роль теплоотвода, как я уже говорил, исполняют выводы прибора – они у этого типа светодиодов намного больше.

Вот мы и разобрались со светодиодами и светодиодными лентами smd 2835. Теперь ты знаешь, где они используются, какими характеристиками обладают и чем отличаются от изделий похожих типов.
