Для работы с многоцветной светодиодной лентой нужен специальный контроллер. Если вы хотите, чтобы освещение переливалось разными цветами или с пульта регулировать яркость и оттенок RGB-светильника без него не обойтись. Такие ленты часто монтируют в автомобиль, это самая простая подсветка, напоминающая неон. Поэтому давайте узнаем, как выбрать контроллер для светодиодной ленты.
Зачем нужен контроллер
Одноцветной светодиодной ленте контроллер не требуется, она просто подключается к блоку питания, который обычно имеет маркировку DC12V для 12-ти вольтных моделей, если лента отличается по напряжению, нужно подобрать соответствующий БП. В принципе, наиболее распространенными являются модели на 12 – 24 В, причем экземпляры с большим напряжением достаточно экзотичны. Встречаются и виды светодиодных лент для подключения к сети 220 В напрямую, но их не бывает в RGB исполнении.
Контроллер играет роль переключателя цепей от источника питания к потребителю. На ленте расположено три ряда светодиодов, различающихся по цвету, либо все три цвета выполнены в виде отдельного кристалла в одном корпусе светодиода, например, типа 5050:
- Зеленый.
- Синий.
- Красный.
Контроллеры бывают различного исполнения, в том числе герметичного, на них указана степень защиты от воды и пыли в виде IPхх, причем IP20 – самый нежный, его нельзя использовать на улице или во влажных помещениях, а IP68 – защищен хорошо. Ленты тоже бывают разными по степени защиты, маркируются таким же образом. Иногда производители используют более понятную пометку, надпись «Waterproof» гласит о водонепроницаемости прибора.
Виды контроллеров
Мы уже упомянули, что контроллеры бывают различными, но они выполняют подобные задачи – переключение цветов и регулировку интенсивности их свечения. Они отличаются:
- По типу исполнения (защищенные от условий окружающей среды и незащищенные);
- По типу монтажа (с отверстиями под монтаж на саморезы, или на Din-рейку и прочие).
- По способу управления (пульт дистанционного управления, кнопки на корпусе контроллера или другие wireless-радио технологии, например, управление со смартфона по WiFi).
Контроллеры для монтажа на DIN-рейку удобно встраивать в электрощиты. Пульты управления также различаются, на устройства которые используют ИК-порт для передачи сигнала и радиопередачу. При этом на пульте присутствует возможность выбора автоматического режима или ручной установки цвета и яркости. При подборе устройства будьте внимательны, ведь в различных экземплярах имеются свои особенности управления и подключения. А необходимой функции может просто не оказаться.
Вообще, видов пультов очень много. Самый дешевый вариант – это кнопочное устройство, у которого в качестве передатчика инфракрасный светодиод. Оно обладает недостатками присущими всем подобным изделиям. Например, система будет реагировать, только если направлять в сторону приемника контроллера пульт при выборе и регулировке режима работы. Более современные модели в комплекте содержат уже сенсорные устройства управления.
Интересная модель:

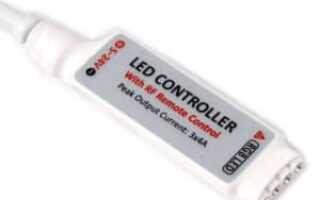

Ecola RF mini controller 6 А, работает от 12 – 24V, при питании 12 V позволяет зажечь 72 W, а при 24 V – уже 144 W светодиодного света. Использует кнопочный радио (RF) пульт для настройки. Имеет очень маленький разъем для подсоединения к вашей схеме. Изменяет цвет подсветки и работает как диммер.
Ecola RF mini controller 6A 72W 12V
Возможно, вам будет неудобно использовать пульт для управления, поэтому существуют контроллеры для монтажа вместо выключателя света. Они должны гармонично вписаться в ваш интерьер. В качестве органов управления может быть, потенциометр, энкодер, кнопки, сенсорная панель. Эксплуатация и функции таких моделей аналогичны, отличия лишь в исполнении.
Как выбрать контроллер для светодиодной ленты
При выборе РГБ-контроллера обратите внимание на его вольтаж, он должен быть такой же, как у блока питания, например, 12 В. Это величина коммутируемого напряжения. Говорит, о том, что не нужно его подключать к цепи 24 В. Работать он возможно и будет, но не факт, что проработает долго, или вообще не сгорит моментально. Подробная информация указана на корпусе в графе «Voltage» (напряжение, В) и Current (ток, А).
Следующим шагом является подбора контроллера по току. Для этого вы должны определиться с тем, какой метраж будете включать, и посчитать потребляемый ток. Например для ленты типа 5050 ток потребления примерно 1,2 – 1,3 А на 1 метр.
О маркировке блоков питания:
БП имеют маркировку типа:
- DC12V-12A – напряжение на выходе – 12 вольт, выдает ток до 12 А.
- DC12V-18A – напряжение на выходе – 12 вольт, ток до 18 А.
Она может несколько отличаться, на ее общий вид всегда подобен. Примите это во внимание при выборе БП и его внешнем осмотре.
Если в наличии нет контроллеров на необходимый ток – примените усилитель для RGB-ленты. Он использует сигналы управления (величины напряжений) от предыдущей ленты или от основного контроллера, и с помощью дополнительного блока питания продолжает зажигать подсветку по аналогичной программе вашего контроллера.
То есть, он усиливает сигнал с контроллера для подключения большего количества светильников, с помощью дополнительного блока питания. Это удобно если нужно смонтировать протяженную по расстоянию инсталляцию, вы можете сэкономить, как кабель (подключив вход усилителя от конца ленты, а начало следующей на выход), так и время на разводку силовых линий – дополнительный БП питается от ближайшего источника 220 В.
Далее, обратите внимание на исполнение его корпуса. На этапе подбора комплектующих, вы уже должны определиться с тем, где будете их устанавливать. Если работа осуществляется в помещении, например, на внутренней отделке кафе – скорее всего, вам не нужны герметичные модели БП и контроллеров.
Краткие итоги:
Набор для работы (kit) RGB-LED-ленты состоит из: самой ленты, блока питания, контроллера. В случае необходимости подключение больших объемов ленты для синхронной работы в системе используйте дополнительно: усилитель для ргб-ленты и еще один блок питания 12 В. Задача последнего – преобразование и стабилизация напряжения с 220 V в 12.
Подключение контроллера к светодиодной ленте
Подключение контроллера лучше осуществлять с помощью разъемов для монтажа RGB-ленты, потому что это быстрее и проще в ремонте, чем соединение с помощью пайки. Чтобы добавить отрезок достаточно надеть коннектор на конец ленты соответственно цепям. По схеме (клемма на блоке – контактный пятачок на ленте).
- Red-R;
- Green-G;
- Blue-B;
- +Vout-+Vin.
Многоцветная лента использует для питания общий плюс, а управление ведется по минусовой шине.
Важно! Для работы rgb нужен 4-х проводной соединитель (коннектор)
Контроллер может быть многозональным, это значит, что на нем предусмотрено управление более чем одной световой зоной. Вы можете подключить несколько различных участков и управлять ими независимо. В таком случае соединение будет аналогичным вышеописанному однозонному, только повторяется для каждой зоны соответственно. Некоторые модели подсоединяются к БП не через клеммные колодки, а круглым разъемом «папа», естественно, на блоке питания должно быть такое же гнездо, но типа «мама» или наоборот.
