Лампа люминесцентная 18 Вт: характеристики, длина, схема подключения

Среди источников света, используемых для искусственного освещения административных объектов и жилых помещений, востребованы люминесцентные лампы различной мощности и конструкции. Популярность данного вида энергосберегающих ламп обусловлена их хорошими техническими характеристиками, а также доступной стоимостью.

О видах, устройстве и схеме подключения одного из типоразмеров в этой линейке источников света, а именно лампы люминесцентной 18 Вт, будет рассказано в настоящей статье нашего проекта.

Устройство и принцип работы

Конструкция различных моделей современных люминесцентных ламп может быть различна, но основные элементы устройства источников света данного типа схожи.

Основу люминесцентной лампы 18 Вт составляет стеклянная трубка, наполненная инертным газом и парами ртути. С обеих концов трубки размещены цоколи, посредством которых лампа крепится в светильнике, на них же подается напряжение во время работы.

К цоколям во внутреннем пространстве трубки подключены электроды, представляющие собой контактные стержни, между которыми натянута нить накаливания.

Форма и размеры трубки, а также количество электродов, размещенных в ней, могут быть различны. В качестве инертного газа, как правило, используется аргон.

Внутреннее пространство источника света покрыто слоем люминофора, представляющего собой покрытие, например, из смеси галофосфата кальция с другими элементами. Данное покрытие обеспечивает создание эффекта люминесценции.

Конструкция люминесцентной трубки

Конструкция и принцип работы люминесцентной трубки

Принцип работы ламп данного типа выглядит следующим образом:

  1. При замыкании электрической цепи электроды начинают нагреваться, вследствие чего с их поверхности начинают испускаться электроны;
  2. В момент, когда электроды разогреются до необходимой температуры, включается в работу схема управления, обеспечивающая кратковременный импульс напряжения;
  3. Скачок напряжения обеспечивает пробой инертного газа, наполненного парами ртути;
  4. Происходит ионизация внутреннего пространства колбы, которая обеспечивает получение света в ультрафиолетовом диапазоне.
люминесцентные лампы

Внешний вид люминесцентных ламп разных видов

Характеристики и виды люминесцентных ламп на 18 Ватт

Промышленностью производятся три типа люминесцентных ламп, различающихся по конструкции, способу размещения в светильнике и техническим характеристикам:

  • линейные или трубчатые модели – представляют собой прямую трубку, на концах которой размещены цоколи типоразмера G13. Электрическая мощность линейных источников света может быть 18(20), 36(40) и 70(80) Вт, а длина лампы данного типа соответственно 600, 1200 и 1500 мм;
  • компактные (ККЛ) – это лампы, оснащенные обычным цоколем Е27 или Е14. Колба у ламп данного вида выполняется в виде изогнутой трубки, а электронная схема управления (плата) размещена во внутреннем пространстве источника света.
  • кольцевые и U-образные модели – схожи по своей конструкции с линейными аналогами, но у них трубка выполнена в виде кольца или иной, более сложной конфигурации. Такие лампы комплектуется цоколями типов G24d и G24q, G23 и GX23, 2G10 и 2G7, а также 2GX7 и 2G11.
Внешний вид цоколей

Внешний вид цоколей разных типоразмеров

Основными техническими характеристиками люминесцентных ламп являются:

  1. Электрическая мощность, измеряемая в ваттах.
  2. Излучаемый световой поток, измеряемый в люменах.
  3. Цветовая температура, измеряемая в Кельвинах.
  4. Индекс цветопередачи.
  5. Геометрические размеры.
  6. Тип цоколя.
  7. Схема подключения.

Люминесцентные лампы мощностью 18 Ватт выпускаются различными производителями, их основные характеристики приведены в нижеследующей таблице:

Техническая характеристика «TDM ELECTRIC» (Россия) «PHILIPS»

(Нидерланды)

««OSRAM»

(Германия)

Модель TDM ЛБ-18Вт/630 TL-D18 W/54-7 651 SL L18W/530 – L18W/12000
Тип линейная линейная линейная
Электрическая мощность, Вт 18 18 18
Цоколь G13 G13 G13
Тип колбы Т8 Т8 Т8
Диаметр колбы, мм 26 26 26
Длина, мм 604 604 590
Световой поток, Лм 1200 1050 1050 – 1200
Цветовая температура, К 3300 (теплый белый) 6200 (холодный дневной) 2700 (теплый белый) – 5000 (холодный белый)
Цветопередача, Ra 82 72 80
Диммирование нет да нет
Срок эксплуатации, часов 8000 13000 10000
Средняя стоимость, рублей 85,0 55,0 70,0

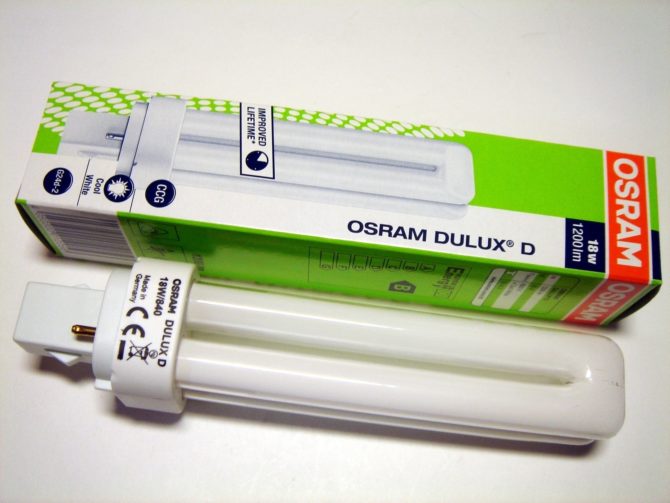

модель Dulux D 18/840

Компактная люминесцентная энергосберегающая лампа с цоколем G24d-2, модель Dulux D 18/840

К сведению! Диммирование – это процесс регулирования интенсивности свечения источника света в период его использования. Как правило, используется для управления работой светодиодных источников света.

Модели люминесцентных ламп линейного типа могут различаться по своему диаметру, поэтому для идентификации этого параметра в маркировку источников света введен показатель «тип колбы».

Схема подключения

В зависимости от конструкции светильника подключение линейных люминесцентных ламп мощностью 18,0 Вт может быть выполнено по схеме 1×18 или 2×18, что показано на нижеследующем рисунке:

подключение люминесцентных ламп

Варианты подключения люминесцентных ламп в светильниках разной конструкции
Схема №1 на приведенном рисунке предполагает размещение источника света в одноламповом светильнике с использованием стартера и дросселя.

Схема №2 используется в двухламповых светильниках, при этом источники света включаются последовательно относительно друг друга.

Вообще, схем подключения лампы люминесцентной 18 Вт может быть больше, чем указано на вышеприведенном рисунке, рассмотрим их все:

  1. Одна лампа + один дроссель: выполняется с использованием электромагнитного балласта (ЭмПРА) – это классический вариант, представлен на схеме №1, он применяется в одноламповых светильниках.
  2. Две лампы + два дросселя: выполняется аналогично, как и в предыдущей схеме, применяется в двухламповых светильниках.
  3. Две лампы + один дроссель: в данном варианте возможно подключение источников света как параллельно, так и последовательно (схема №2) относительно друг друга. Эта схема наиболее распространенная и используется в растровых офисных светильниках с 4 лампами, устанавливаемых в потолок типа “армстронг”.
  4. С использованием электронного балласта (ЭПРА). Используется в большинстве новых светильников и приведена на рисунке ниже.
  5. С использованием умножителя напряжения. Используется редко, в основном в самоделках.

У каждой из этих схем подключения есть свойственные им достоинства и недостатки, определяющие варианты их использования.

Схема подключения люминесцентного источника

Схема подключения одного люминесцентного источника света с использованием ЭПРА

Как заменить люминесцентные трубки на светодиодные

В настоящее время светодиодные источники света постепенно вытесняют прочие, что обусловлено их хорошими техническими характеристиками: соотношение электрической мощности и силы светового потока, а также продолжительность срока эксплуатации.

В связи с этим производители LED-устройств начали выпускать лампы типоразмеров аналогичных размерам люминесцентных, оснащаемых к тому же аналогичными типами цоколя.

В этом случае заменить люминесцентную трубку на светодиодную не составит труда даже неквалифицированному пользователю.

Внешний вид светодиодной трубки

Внешний вид светодиодной трубки с цоколем G13

Работы по подключению LED-источника света в обычный люминесцентный светильник выполняются следующим образом:

  • выполняется выключение цепи питания светильника, который подвергается модернизации;
  • вскрывается корпус и отсоединяются провода от ЭПРА, если в модели установлен электронный балласт, или от ЭмПРА и стартера, если в светильнике используется такая схема подключения;
  • провода, идущие от патронов типа G13, подсоединяются к проводам питающей сети в соответствии со схемой подключения LED-источника света;
  • места соединения изолируются, корпус светильника собирается в исходное состояние;
  • проверяется работоспособность реконструированного объекта.
варианты включения LED-ламп

Возможные варианты включения LED-ламп вместо люминесцентных при установке в стандартный светильник

Убирать из светильника дроссель и стартер необязательно. Выводы дросселя можно просто закоротить, а стартер вынуть.

Переделка под светодиодную лампу

Переделка люминесцентного светильника под светодиодную лампу

В заключение хочется отметить, что, хотя люминесцентные лампы и относятся к энергоэффективным, они постепенно заменяются на светодиодные. К тому же мы рассказали, как выполнить замену путем несложных операций даже неподготовленному пользователю. Преимуществ от такой переделки масса:

  • срок службы светодиодных ламп дольше;
  • меньше элементов в схеме (не сгорит дроссель и не залипнет стартер);
  • в светодиодных лампах не содержится ртуть;
  • светодиодные лампы могут утилизироваться как бытовые отходы, что особенно актуально для крупных предприятий и офисов.
