Лампа люминесцентная ЛБ 40: характеристики, схема подключения, светодиодный аналог

Люминесцентные линейные лампы считаются морально устаревшими источниками света, но тем не менее используются довольно широко даже сегодня. В этой статье мы поговорим о лампе ЛБ 40: узнаем ее характеристики, научимся подключать и выясним, как такой источник света заменить на светодиодный аналогичных размеров.

Размеры и технические характеристики

Для начала разберемся с конструкцией лампы ЛБ 40 и ее возможностями. Конструктивно прибор представляет собой стеклянную колбу, в концы которой впаяны по два электрода с подключенными к ним спиралями из тугоплавкого материала (обычно вольфрам). Внутренняя поверхность колбы покрыта порошкообразным люминофором, сама колба заполнена инертным газом с добавлением небольшого количества ртути или амальгамы и герметизирована. Снаружи выводы электродов оснащены двухконтактными цоколями G13.

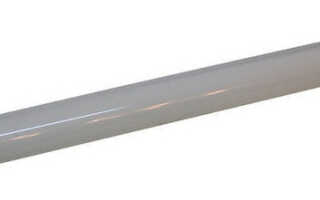

люминесцентная лампа

Линейная люминесцентная лампа

При включении лампы в колбе возникает тлеющий разряд, который заставляет молекулы ртути излучать в ультрафиолетовом спектре. Свет, попадая на люминофор, вызывает  его яркое свечение, но уже в видимом спектре, а сам поглощается тем же люминофором и стеклом лампы. Таким образом, прибор излучает только видимый свет. Маркировка ЛБ 40 расшифровывается следующим образом:

  • Л – линейная люминесцентная лампа;
  • Б – белый свет;
  • 40 – мощность прибора в ваттах.

Что касается габаритов этого источника света:

Маркировка
Длина, мм
Диаметр, мм
Цоколь
ЛБ 40 1200 38 или 25.4 G13

Теперь взглянем на основные характеристики ЛБ 40:

Характеристика
Параметр
Напряжение питания, В 220 или 127
Потребляемая мощность, Вт 40
Световой поток, лм 2800
Цветовая температура, К 3500
Индекс цветопередачи (RA или CRI) 60-69%
Ресурс, ч 10000

Схема подключения

В электрическую сеть все люминесцентные лампы включаются через специальную пускорегулирующую аппаратуру – электромагнитную (ЭмПРА) или электронную (ЭПРА). В первом случае, кроме электромагнитного дросселя (балласта), необходим неоновый стартер.

электромагнитный балласт и стартер

В состав электромагнитного пускорегулирующего аппарата входят электромагнитный балласт и стартер

ЭПРА представляет собой самостоятельный прибор и в дополнение ничего не требует.

ЭПРА

Электронный пускорегулирующий аппарат

Включение через ЭмПРА

Рассмотрим приведенную ниже типовую схему включения линейных люминесцентных ламп ЛБ 40, рассчитанных на работу в сети 220 В, через электромагнитный балласт.

ЛБ 40

Типовая схема включения лампы ЛБ 40

После подачи на светильник питания напряжение через балласт поступает на спирали лампы. Вторые выводы спиралей соединены через стартер. Пока спирали холодные, сопротивление газового промежутка в колбе велико и разряда нет. Все напряжение приложено к стартеру – и он тут же срабатывает, его контакты замыкаются. Через спирали начинает течь ток, разогревая их.

Примерно через 1 секунду контакты стартера размыкаются, ток через спирали и балласт прекращается. Последний благодаря обратной самоиндукции формирует на катодах лампы импульс напряжения величиной порядка 1 кВ. Происходит пробой газового промежутка, и через колбу начинает течь ток – лампа зажигается.

Балласт сразу же переходит в режим ограничения тока, поддерживая его на уровне, необходимом для работы ЛБ 40. Стартер теперь отключен и далее в процессе работы светильника участия не принимает. Если по каким-либо причинам лампа не зажглась, то процесс запуска повторяется.

Поскольку балласт является, по сути, дросселем, он обладает большим индуктивным сопротивлением, увеличивающим реактивную составляющую потребления электроэнергии и снижающим КПД всего устройства. Этот недостаток частично устраняется включением параллельно схеме компенсационного конденсатора, уменьшающего реактивную составляющую. Такой метод запуска ЛБ 40 называется горячим, поскольку перед розжигом источника света его спирали-катоды подогреваются.

Важно! В данной схеме использованы лампа и стартер, рассчитанные на рабочее напряжение 220 В, а дроссель имеет мощность, соответствующую мощности лампы (40 Вт).

Включение через ЭПРА

Если с ЭмПРА все ясно и однозначно – все они включаются по одной схеме и отличаются только мощностью, то с ЭПРА дело обстоит несколько иначе. Выпускается великое множество модификаций этих устройств, способных обслуживать разное количество ламп – от 1 до 4.

Но и тут не все так плохо, поскольку схемы их включения довольно просты и всегда нанесены прямо на корпус пускорегулирующего устройства. Дополнительно эти схемы есть и в сопроводительной документации.

2 ЭПРА

Эти ЭПРА могут обслуживать одну (сверху) и две лампы одновременно

Единственное, выбирая электронный прибор, необходимо обращать внимание на мощность ламп, с которыми они могут работать. На фото выше, к примеру, ЭПРА рассчитаны на работу с лампой 58 Вт (вверху) и 2 х 18 Вт.

Современные аналоги

Сегодня линейные люминесцентные лампы ЛБ 40 практически не выпускаются, но производится множество светильников, рассчитанных на работу с ними. Как быть, если штатная лампочка перегорела? Выход прост – заменить ее современным аналогом, которым является ЛБ 36. Лампы этого типа имеют аналогичные характеристики, но их мощность на 4 Вт ниже, чем у оригинальных ЛБ 40. Эта разница слишком мала, чтобы существенно повлиять на работу светильника, поэтому ставим смело. При замене лампы ЛБ 40 на ЛБ 36 ничего в светильнике и в самой схеме менять не нужно. Старую снял, новую поставил.

На сегодняшний день ЛБ 36 выпускаются и отечественными производителями, но в продаже чаще можно встретить продукцию зарубежных компаний. К примеру, Osram L 36W/640 или Philips TL-D 36W/33-640.

Полезно! Лампочки зарубежных производителей несколько отличаются по цветовой температуре, которая составляет 4000 К против 3500 К у ЛБ 36. Но разница эта несущественна, и на глаз цветовые температуры практически неразличимы.

Светодиодные аналоги — как заменить и схема подключения

Светодиодные источники света завоевывают все большую популярность и уверенно вытесняют лампы другого типа, включая и люминесцентные. Можно ли без особых затрат заменить люминесцентное освещение на светодиодное? К примеру, светильники под те же ЛБ 40 практически вечны и все еще установлены во многих организациях и заведениях – зачем под светодиодные покупать новые?

Действительно, незачем. Такой светильник может работать и со светодиодными лампами. Ведь существуют светодиодные аналоги ЛБ 40. Аналоги – имеется в виду по габаритам и конструкции: те же длина, диаметр и цоколи G13.

габариты и тип цоколя

По габаритам и типу цоколя эта светодиодная лампа Т8 – полный аналог ЛБ 40

Принцип работы у них, конечно, иной – ведь они светодиодные. Так что в конструкции самого светильника менять ничего не придется, достаточно просто изменить его электрическую схему, ориентируясь на стандартную схему подключения линейной светодиодной лампочки Т8 с напряжением питания 220 В.

лампа Т8

Схема включения светодиодной лампы Т8 на 220 В

Важно! Покупая светодиодные лампочки Т8, необходимо убедиться, что они имеют встроенный драйвер и предназначены для работы в сети 220 В. Поскольку существуют низковольтные модели, которые внешне отличить от нужных нам невозможно.

Светильник с ЭмПРА

Изначально схема светильник с ЭмПРА и одним источником света выглядит так:

Схема люминесцентного светильника

Схема люминесцентного светильника с ЭмПРА и одним источником света

Доработку производим по следующему алгоритму:

  1. Вынимаем стартер (он имеет цоколь и вставлен в патрон).
  2. Накоротко замыкаем балласт, на снятие которого можно не тратить время.
  3. Откусываем компенсационный конденсатор.
доработки в светильнике

Необходимые доработки в светильнике

Конечная схема должна выглядеть следующим образом:

Доработанная схема

Доработанная схема светильника

Светильник с ЭмПРА и двумя лампами

Изначально схема светильник с ЭмПРА и двумя источниками света выглядит так:

Схема люминесцентного светильника

Схема люминесцентного светильника с ЭмПРА и двумя источниками света

Доработку производим по следующему алгоритму:

  1. Вынимаем стартеры.
  2. Накоротко замыкаем балласты.
  3. Откусываем компенсационный конденсатор.
  4. Изменяем схему соединения ламп, чтобы в итоге получилось следующее:
схема светильника

Доработанная схема светильника

Светильник с ЭПРА

Изначально схема светильник с ЭПРА и одним источником света выглядит так:

Схема светильника с ЭПРА

Схема люминесцентного светильника с ЭПРА

Отсоединяем ЭПРА, а провода, ранее подключенные к нему, соединяем по этой схеме (на рисунке отмечены красным). Остальные два изолируем и оставляем свободными.

доработки в светильнике

Необходимые доработки в светильнике

Конечная схема должна выглядеть следующим образом:

Доработанная схема с ЭПРА

Доработанная схема светильника с ЭПРА

Вот мы и познакомились с линейными люминесцентными лампами ЛБ 40. Теперь мы знаем, что они собой представляют, какими характеристиками обладают и как правильно подключаются. Ну а при необходимости мы легко сможем заменить их на светодиодные того же типоразмера.
