Лампа люминесцентная g13: цоколь, какие бывают, характеристики

Трубчатые люминесцентные лампы (ТЛЛ) используются и сегодня, но потихоньку вытесняются другими, более эффективными и удобными источниками света. В этой статье мы поговорим о люминесцентных лампах с цоколем g13, узнаем, какие они бывают и как подключаются.

Устройство и размеры цоколя G13

Конструктивно цоколь люминесцентной лампы T8 (T12) представляет собой два штырька из латуни, впрессованных в держатель из изоляционного материала. Держатель, в свою очередь, находится в металлическом стакане. В стакан вклеивается торец ТЛЛ. Длина штырьков составляет 7 мм, расстояние между их центрами – 13 мм. Отсюда и маркировка цоколя – g13.

цоколь G13

Внешний вид и конструкция цоколя G13

На фото цифрами обозначены:

  1. Токоподводящие штырьки.
  2. Держатель.
  3. Стакан.
  4. Колба лампы.

Лампочки с таким цоколем подключаются к питающей сети при помощи специальных поворотных патронов.

патрон G13

Поворотный патрон G13

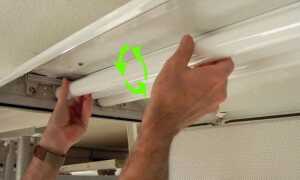

Для подключения штырьки цоколя сначала заводятся в паз 1, а затем вся трубка поворачивается на 90 градусов, и токовыводы осветительного прибора касаются контактов патрона 2.

Полезно. Существуют также накидные патроны G13. В этом случае штырьки цоколя просто вставляются в отверстия патрона.

Накидной G13

Накидной патрон G13

Особенности ламп T8 и T12

Основная особенность ТЛЛ типа T8 (Т12) – ее трубчатая форма. Такой прибор можно установить лишь в специальный светильник. Именно поэтому устройства подобного типа используются, как правило, для освещения общественных, образовательных, медицинских, производственных помещений, офисов, складов.

По длине лампочки сильно различаются (см. таблицы выше), поэтому и светильники должны быть соответствующего типоразмера. Поскольку трубчатая люминесцентная лампа – прибор тлеющего разряда, она имеет два электрода, расположенных с разных концов трубки. Значит, цоколей g13 у устройства два.

Трубчатые источники света

Трубчатые источники света имеют разную длину, хотя и оснащены одним и тем же цоколем G13

Этот прибор излучает свет всей поверхностью и во все стороны, кроме торцов. Светильники с такими источниками света должны иметь специальные отражатели, чтобы часть светового потока не расходовалась впустую, освещая внутренности самого светильника.

Следующая особенность вытекает из принципа работы ТЛЛ. Для того чтобы тлеющий разряд в приборе не перешел в дуговой, включать источник света в сеть можно только через специальный пускорегулирующий аппарат ЭмПРА или ЭПРА. Этот же аппарат обеспечивает и запуск осветителя.

Важно! Мощность пускорегулирующего аппарата должна соответствовать мощности лампочки. Правило «чем больше, тем лучше» тут не работает.

В зависимости от типа ТЛЛ с цоколем g13 могут быть рассчитаны на напряжение 220 или 110 В, что необходимо учитывать при выборе светильника и пускорегулирующей аппаратуры к нему.

Как и все остальные люминесцентные источники света, приборы этого типа содержат ртуть, а потому требуют специальной утилизации – просто выбросить такую лампочку в мусорное ведро нельзя.

Какие бывают

Трубчатые люминесцентные лампы T8 и T12, оснащенные цоколем G13, выпускаются различных типоразмеров и мощностей. Чем длиннее прибор, тем больше потребляемая им мощность и, соответственно, выше создаваемый световой поток. Габариты и основные характеристики ламп T8 и T12 c цоколем g13, выпускаемых сегодня и соответствующих стандартам МЭК, приведены в таблицах ниже.

Люминесцентные лампы T8 с цоколем G13

Длина, мм Мощность, Ватт Создаваемый световой поток, лм
437 15 600
589 16 640
589 18 720
438 20 800
589 20 800
970 23 920
894 30 1200
1199 32 1280
1149 33 1320
1047 34 1360
1199 36 1440
1047 38 1520
1500 50 2000
1500 58 2320
1763 70 2800

Люминесцентные лампы T12 с цоколем G13*

Длина, мм Мощность, Ватт Создаваемый световой поток, лм
604 20 800
1213 40 1200
1514 65 2600
1514 80 3200
1778 100 4000

* Лампы типоразмера Т12 считаются устаревшими и сегодня практически не выпускаются.

Схемы подключения

Как указывалось выше, ТЛЛ не могут подключаться к сети напрямую – им нужен специальный пускорегулирующий аппарат. Такие аппараты бывают двух типов – электромагнитные (ЭмПРА) и электронные ЭПРА.

пускорегулирующие аппараты

Электромагнитный (слева) и электронный пускорегулирующие аппараты

Если люминесцентная лампа включается через электромагнитный аппарат, то, помимо него, понадобится еще стартер, который обеспечит пуск прибора.

Стартеры

Стартер, обеспечивающий запуск люминесцентной лампы

При использовании ЭПРА стартер не нужен – устройство холодного пуска встроено прямо в него.

А теперь рассмотрим типовые схемы подключения ТЛЛ разных типов с использованием ЭмПРА и ЭПРА. Если в нашем распоряжении ЭмПРА (дроссель) и лампа на напряжение 220 В, а мощности осветительного прибора и ЭмПРА совпадают, то схема будет выглядеть следующим образом:

ТЛЛ, ЭмПРА и стартер

Схема подключения ТЛЛ через ЭмПРА и стартер

Пока лампа не светится, ток через трубку не течет, а подогревает биметаллическую пластину в стартере. Нагревшись, пластина замыкает стартер, ток через спирали лампочки увеличивается, и они нагреваются. К этому времени пластина остывает, размыкает цепь, к электродам прикладывается полное напряжение сети, а дроссель благодаря обратной индукции выдает на эти же электроды высоковольтный импульс, поджигающий лампу. Как только лампа загорится, дроссель перейдет в режим ограничения тока, не допуская возникновения дугового разряда. Емкость (конденсатор) нужен для компенсации реактивной составляющей ЭмПРА, таким образом увеличивая КПД светильника.

Если лампы 18 вт и 110 В, то схема подключения будет следующая:

Схема подключения ламп

Схема подключения ламп с рабочим напряжением 110 В

Собирая эту схему, необходимо соблюдать следующие условия:

  1. Мощность и тип ламп должны быть одинаковы.
  2. Мощность ЭмПРА должна равняться суммарной мощности ламп.
  3. Стартеры должны быть рассчитаны на рабочее напряжение 110 В.

Теперь ЭПРА. Как мы выяснили выше, стартер нам не понадобится, а стандартная схема светильника с этим устройством будет выглядеть следующим образом:

Стандартная схема подключения

Стандартная схема подключения ТЛЛ через ЭПРА

Во время включения в сеть пускорегулирующий аппарат самостоятельно зажигает лампу высоковольтным импульсом, а во время ее работы поддерживает ток через прибор на нужном уровне.

Что касается практической схемы, то тут все будет зависеть от самого пускорегулирующего аппарата. Существуют приборы для питания одной, двух, четырех и даже шести ламп различной мощности. Поэтому подключение ТЛЛ к таким аппаратам нужно производить согласно прилагаемой к ним схеме. Кстати, схема эта почти всегда наносится на корпус прибора.

ЭПРА

Этот ЭПРА, как видно из схемы на его корпусе, может питать 4 лампы по 18 Вт каждая

Вот мы и разобрались с трубчатыми люминесцентными лампами и схемой их включения, а заодно узнали, на каких лампах используется цоколь G13 и какова его конструкция.
