Как подобрать и рассчитать блок питания для светодиодной ленты

Блок питания для светодиодной ленты (led driver) позволяет использовать осветительные приборы в подсветке интерьера. Сегодня источники света подразделяются на две группы: те, что подключаются к электросети, и вариант, рассчитанный на невысокое напряжение, для чего как раз и требуется дополнительное снижение электрических параметров с помощью питающего источника.

Сфера применения

Используют блок питания с целью уменьшения уровня сетевого напряжения. Такие приборы могут быть задействованы при организации систем освещения разнотипных объектов: частного жилья, магазинов, офисов, баров, ресторанов и других помещений, рекламных баннеров и щитов, вывесок. Блок питания используют при организации подсветки, в основе которой лежит светодиодная лента или точечный светоизлучающий диод.

Схема подключения блока для лед лентыПопулярность таких вариантов источника света обусловлена рядом преимуществ: несложный монтаж, высокая интенсивность свечения, сравнительно небольшая стоимость, если сравнивать с полноценными светильниками на базе диодов. Функционирование светодиодной ленты невозможно без блока питания, подходящего по мощности. Чтобы определить нужный вариант конструкции питающего элемента, необходимо выполнить несложный расчет.

Обзор видов и принцип работы

Подобные устройства функционируют по сходной схеме: сетевое напряжение 220В преобразовывается в более низкое – 12В. Реализуется данная возможность посредством трансформатора, который обеспечивает понижение напряжения до уровня 12В. Это самый простой блок питания, который позволяет подключить осветительные приборы небольшой мощности.

Для установки более мощных светильников используются питающие элементы, рассчитанные на 24В, 36В, 48В. Кроме понижающего трансформатора, в конструкции блока предусматривается выпрямитель, стабилизатор и фильтры (RC или LC).

Существует две разновидности таких приборов, которые отличаются по способу охлаждения:

  • с пассивной отдачей тепла;
  • с активной системой охлаждения.

В первом случае блок питания может быть выполнен в закрытом или перфорированном корпусе, а снижение интенсивности нагрева корпуса осуществляется посредством естественного охлаждения.

Второй вариант предусматривает вентилятор в конструкции. У такого блока имеются весьма существенные минусы: необходимость регулярной очистки устройства, так как вентилятор нагнетает довольно много пыли, а, кроме того, во время работы слышен навязчивый шум, что не всегда устраивает владельца помещения.

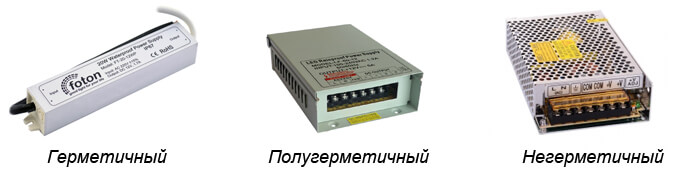

Встречаются разные исполнения питающего блока для светодиодной ленты, отличные по габаритам. Если планируется монтаж декоративной маломощной подсветки, можно использовать компактный вариант. Помимо этого, рынок предлагает модели приборов отличные по материалу, из которого изготовлен корпус: пластик, алюминий.

Различные виды блоков для лентыА еще встречаются разные вариации питающего блока светодиодной ленты, основное отличие которых заключается в наборе функций:

  • обеспечение питания источника света;
  • устройства со встроенным диммером;
  • возможность дистанционного управления;
  • полнофункциональные приборы: с диммером и функцией удаленного управления.

Диапазон мощности подобной техники может варьироваться от 4 до 2 000Вт. Если планируется монтаж подсветки в помещении с повышенным уровнем влажности, используют специальный вид питающего блока – влагозащитный.

Ключевые параметры выбора

Чтобы подобрать питающий элемент для светодиодной ленты, необходимо обратить внимание на несколько основных технических характеристик подобных устройств:

  • уровень напряжения на выходе блока обязательно должен соответствовать по значению источнику света, который будет подключен;
  • значение мощности прибора, для определения подходящего по нагрузке исполнения следует выполнить простой расчет;
  • степень защиты;
  • необходимость наличия в блоке дополнительных функций.

Решая вопрос, какой питающий элемент выбрать, рекомендуется учитывать и его стоимость. Влагозащитные исполнения обойдутся дороже. На ценообразование влияет также уровень мощности, напряжения.

Самый простой вариант можно купить за 200 руб. (степень защиты IP20), дорогостоящие исполнения можно встретить по максимальной цене до 5 000 руб. (влагозащитный корпус, 250Вт).

Расчет значения достаточной мощности

Чтобы не ошибиться и подобрать питающий элемент для светодиодной ленты нужных параметров, следует для начала определить общую протяженность источника света, на что влияют размеры освещаемого помещения. В технических характеристиках производитель указывает значение мощности участка полосы длиной 1м.

Соответственно, чтобы определить максимальный уровень нагрузки на блок питания, следует умножить общую длину ленты на мощность 1м. Дополнительно необходимо прибавить к полученному значению 15-20%.

Таким образом, питающий элемент обеспечивает возможность подключения светодиодных источников света. Но помимо основной функции – питания, такие устройства решают и другие задачи, например, защищают осветительный прибор от перепадов сети благодаря встроенному стабилизатору. Чтобы не ошибиться при покупке, нужно рассчитать значение мощности.

Необходимые блоки для подбора ленты

Таблица расчета мощности

Для этого достаточно знать лишь мощность 1м длины светодиодной полосы. Расчет значения максимального уровня нагрузки питающего блока позволяет получить более точную величину, однако, для беспроблемной работы подобной техники необходимо подбирать исполнение с некоторым запасом по мощности.
