Как устроена лампа КЛЛ (Компактная Люминесцентная Лампа)

Первым электрическим осветительным устройством широкого пользования была лампочка Эдисона. Ее потомки известны нам как лампы накаливания. Следующее поколение – люминecцeнтныe лампы. Они долговечнее и экономичнее ламп накаливания, работающих от напряжения 220 – 230 В. Но у этих светильников есть недостаток – большие размеры. В устройствах местного освещения использовались люминесцентные лампы, мощностью 20 Вт и длиной 590 мм. Потолочные 40-ватные светильники имели размер еще больше. Позже мощность таких устройств изменилась с 20 Вт до 18 Вт, но размеры при этом не уменьшились. Этого недостатка лишены компактные люминесцентные лампы. Еще их называют энергосберегающими.

Как устроена и работает КЛЛ

КЛЛ (экономка) может быть внешне похожа на лампу накаливания, но отличается по устройству и принципу работы.

КЛЛ, работа, устройство

устройство КЛЛ

Устройство КЛЛ

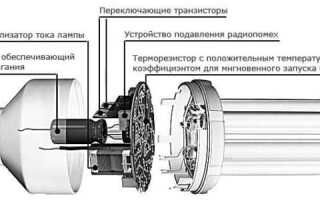

В пластмассовом корпусе находится электронная плата, которая запускает КЛЛ и ограничивает ток во время работы. С одной стороны корпуса находится цоколь, идентичный цоколю лампочки накаливания, а с другой – сама компактная люминесцентная лампа. В отличие от обычной ЭСЛ, КЛЛ компактнее и ее трубка имеет форму спирали или сложена гармошкой.

Принцип работы КЛЛ

Принцип работы КЛЛ не отличается от обычной люминесцентной лампы. Колба в виде трубки наполнена парами ртути. В ее концах расположены нити накала.

При работе внутри колбы происходит электрический разряд, излучающий в основном ультрафиолет. Для переизлучения его в видимый свет стенки трубки покрыты слоем люминофора.

Запуск лампочки производится электронным ПРА, расположенными в пластмассовом корпусе.

Особенности КЛЛ

КЛЛ, устройство

Как устроена КЛЛ

КЛЛ отличаются формой колбы, цоколем, мощностью и цветом излучения (цветовой температурой).

Форма колбы

В люминесцентных лампах, являющихся предшественниками КЛЛ, колба имеет трубчатую форму. Из-за этого светильники получаются большого размера. В КЛЛ она может быть закручена спиралью или иметь U-образную форму, и сложена гармошкой. Это позволяет установить на ее место обычную лампочку накаливания. Иногда спирали придается вид свечи или на нее надевается матовый рассеиватель.

Типы цоколя

Подключение этих приборов производится с помощью цоколя, находящегося на корпусе. В маркировке буква обозначает его тип, а цифры размер:

  • E14 или «миньон». Винтовой цоколь Эдисона диаметром 14 мм. Используется в точечных и малогабаритных светильниках. Мощность КЛЛ до 15 Вт. Например, КЛЛ-fsт2-9 Вт-2700 К–Е14 компакт (35х95 мм) TDM.
  • E27. Цоколь Эдисона диаметром 27 мм. Самый распространенный размер, широко применяемый еще с советских времен. Например, цоколь E-27 имеют КЛЛ NAVIGATOR NCL-4U-25-840-E27 (94036), мощностью 25 Вт, КЛЛ-FS-20 Вт-4200 К–Е27 TDM, КЛЛ E27 11/827 D34x98, спираль Navigator/NCL-SF10, КЛЛ 15/840 Е27 D42х103, КЛЛ 25/840 E27 D46x140 4U, КЛЛ 20/827 Е27 D46х113, КЛЛ 20/840 Е27 D48х89, спираль ECO или Лампа Navigator 94 416 NCLP-SF-15-827-E27 spiral.
  • E40. Диаметр 40 мм. Мощность ламп от 65 до 240 Вт. Самые распространенные лампы с таким цоколем имеют мощность 150 или 105 Вт. Например, КЛЛ-8U-240 Вт-6500 К–Е40 TDM или КЛЛ-FS-105 Вт-4000 К–Е40 (83х260 мм) TDM.
  • G53. Штырьковый цоколь с расстоянием между штырьками 53 мм. Эти лампочки небольшой высоты, поэтому используются в подвесных полотках.
  • G23. Расстояние между штырьками 23 мм. Цоколь со встроенным стартером. Мощность лампочки, представляющей из себя сложенную вдвое трубку – 5 – 14 Вт. Применяется в настольных светильниках, иногда в ванных комнатах. Например, КЛЛ-PS-11Вт-4200К-G23 TDM или КЛЛ-PS-9 Вт-6500K-G23.
  • G24. Аналог G23, только трубка сложена вчетверо. Разновидностями такого цоколя являются G24d-1, G24q и G24q-3. Например, КЛЛ 13Вт Dulux D 13/840 2p G24d-1 (010625), КЛЛPD-26 Вт-4200 К-G 24g3 ТДМ или PL-S 11W 220V 820lm 6500K G23.
  • 2G7. Трубка и размеры похожи на G23, но стартер отсутствует, а цоколь имеет 4 штырька. Такие устройства могут работать как с электромагнитным, так и с электронным дросселем.
  • 2G11. Аналог 2G7, но расстояние между штырьками 11 мм.
  • 2D. Представляет собой прямоугольник 36×60 мм с двумя штырьками на расстоянии 8 мм. Имеет встроенный электронный дроссель. Предназначен для лампы, сложенной в виде квадрата, мощностью 16-36 Вт.

Мощность КЛЛ

При определении необходимой мощности КЛЛ для освещения помещения за основу берется эквивалент ламп накаливания. Однако КПД последних составляет 4% против 20% у КЛЛ (энергосберегающих). Поэтому мощность для КЛЛ нужна в 5 раз меньше.

Недостатком таких светильников является невозможность подключения к диммеру для регулировки яркости.

Для потолочного освещения производственных помещений используются энергоэффективные лампы, мощностью 150 Вт.

Маркировка и цветовая температура

КЛЛ, цвет свечения

Маркировка температуры КЛЛ

Субъективное восприятие освещенности зависит не только от мощности, но и от цветовой температуры. Код из трех цифр на коробке указывает качество цветопередачи и оттенок света. Она может меняться, в зависимости от характеристики  и свойств нанесенного на стенки колбы светящегося люминофора:

– 2700 К – теплый белый свет, похожий на свечение лампочки накаливания.

– 4200 K (иногда 4000 – 4500 или 5000) – нейтральный белый.

– 6500 К – холодный белый.

Срок службы

Срок службы КЛЛ фирмы-производители декларируют 8 лет или 8000 часов при среднем сроке применения 2,7 часа в день. Это средняя продолжительность использования с учетом жилой комнаты, в которой свет горит весь вечер и туалета, в котором он включается периодически на несколько минут.

Сравнение с другими лампами

Различие между КЛЛ, светодиодными и лампами накаливания можно увидеть в таблице.

Накаливания КЛЛ светодиодные
Экономичность  (КПД) 4% 20% 30-40%
Срок службы, заявленный производителем 1000 часов 8000 часов 30000 – 50000 часов
Оттенок света Теплый белый Любой, от теплого, до холодного Любой, от теплого, до холодного
Регулировка яркости Диммером Нет Диммером, но только специальным, с отметкой на упаковке
Габариты Любые Любые Любые
Цена Самые дешевые В 5 раз дороже Раньше были намного дороже КЛЛ, сейчас разница почти отсутствует

Таким образом, энергосбережение компактных люминесцентных ламп выше, чем ламп накаливания, но ниже, чем у светодиодных.

сравнение, КЛЛ

сравнительные характеристики ламп

Экологические аспекты

В КЛЛ в колбе содержится ртуть, пары которой могут вызвать сильное отравление, особенно при постоянном длительном воздействии. Самый известный пример – Безумный шляпник Льюиса Керрола (при производстве фетровых шляп использовалась ртуть).

В энергосберегающей лампочке жидкой ртути нет, поэтому разбившуюся колбу достаточно собрать в емкость с водой, после чего проветрить помещение. Сквозняк нежелателен, поскольку может разнести пары ртути по всей квартире. В современных светильниках ее меньше 5 мГ. По утверждению производителей, это количество в разбившейся колбе безопасно для здоровья.

Утилизация

Самостоятельно утилизировать сгоревшую КЛЛ невозможно. Дома для этого нет технических условий. Это делают специализированные предприятия, следовательно, КЛЛ необходимо сдавать в пункты приема. Они должны располагаться в ЖЭКах, а также в некоторых магазинах. Предприятия отправляют ртутьсодержащие отходы непосредственно на место утилизации.

Важно! Выбрасывать сгоревшие люминесцентные светильники в мусорные контейнеры недопустимо!

утилизация ККЛ

самостоятельная утилизация недопустима

КЛЛ является более совершенным источником освещения, чем лампа накаливания. У нее выше энергоэффективность. Их можно интегрировать в светильники старого типа.
